Revue technique automobile Renault Trafic: Pompe à eau
Depose
Mettre le véhicule sur un pont élévateur à deux colonnes.
Débrancher la batterie.
Déposer la protection sous moteur.
Vidanger le circuit de refroidissement par la durit inférieure de radiateur.
Déposer :
- La courroie de distribution (voir chapitre 11 "courroie de distribution"),

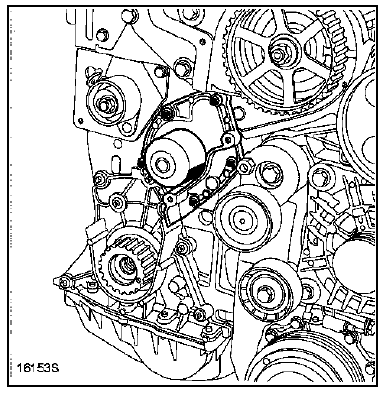

- La pompe à eau.
Repose

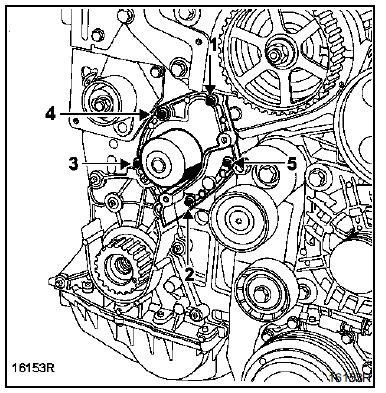

Nota : mettre une goutte de loctite frenetanch sur les vis (3) et (4).
Reposer :
- La pompe à eau équipée d'un joint neuf en serrant les vis au couple de 0,9 dan.M,
- La courroie de distribution (voir la méthode décrite dans le chapitre 11 "courroie de distribution").
Effectuer le plein et la purge de circuit de refroidissement (voir chapitre 19 "remplissagepurge").
Schéma
Moteur
Radiateur
Bocal "chaud" avec dégazage après thermostat
Aérotherme
Support thermostat
Support thermoplongeurs (si équipé)
Ajutage ...
Suspension moteur
Suspension pendulaire
Couples de serrage (en dan.M)
* Sens du serrage : serrer les vis (1) puis (2) et (3). ...
