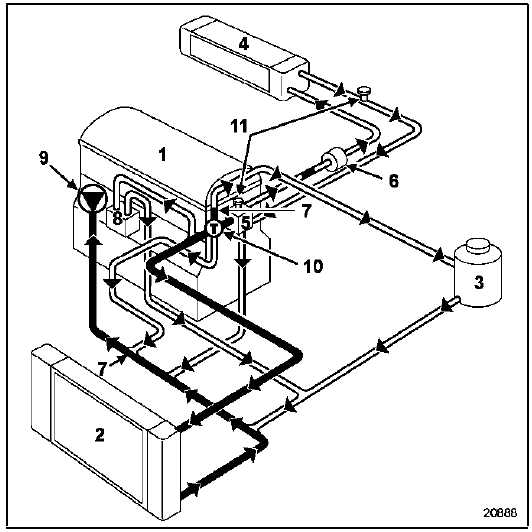

Revue technique automobile Renault Trafic / Moteur et périphériques / Refroidissement / Schéma

  1. Moteur
  2. Radiateur
  3. Bocal "chaud" avec dégazage après thermostat
  4. Aérotherme
  5. Support thermostat
  6. Support thermoplongeurs (si équipé)
  7. Ajutage Echangeur de température eau/huile16 Mm
  8. Echangeur de température eau/huile
  9. Pompe à eau
  10. Thermostat
  11. Purgeur

La valeur de tarage de la soupape du vase d'expansion est de 1,2 bar (couleur marron).
