Renault Trafic
Manuel du conducteur

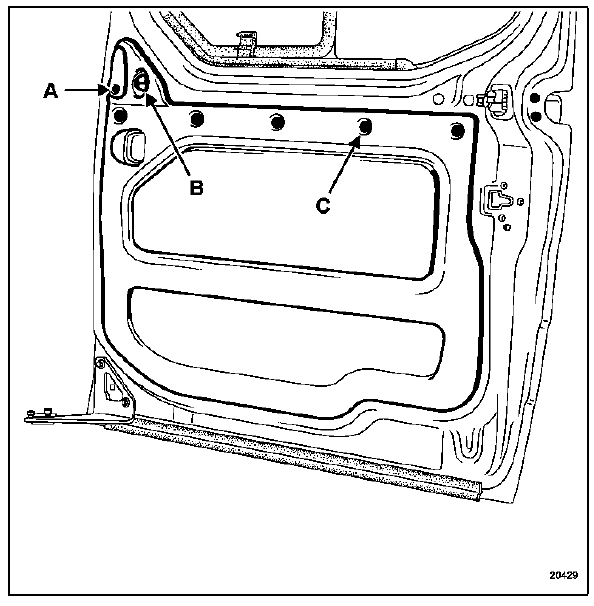

Revue technique automobile Renault Trafic: Garniture de porte latérale coulissante
Depose
Déposer la vis de fixation (a) puis la commande d'ouverture intérieure. A l'aide de l'outil car.1597 Déclipser :
- Le bouton de condamnation intérieur (b),
- Les cinq agrafes (c) (la partie femelle reste fixée sur le caisson de porte),
- La garniture de porte.

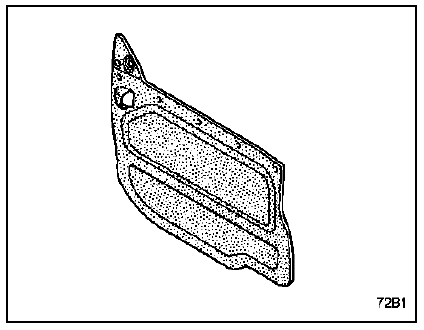

Garniture de porte avant
Depose
Déposer :
La vis de fixation (a) puis la commande d'ouverture intérieure,
La vis de fixation (b) de poignée de tirage,
Les vis de fixation (c),
La manive ...
D'autres materiaux:
Tuyau basse pression entre bouteille deshydratante et compresseur
Depose
Débrancher la batterie.
Vidanger le circuit de fluide réfrigérant r134a à l'aide de la station de
charge.
Déposer :
La calandre,
Les optiques,
La vis de fixation sur la bouteille déshydratante,
La protection sous moteur (pièc ...
Doublure de montant de baie
Le remplacement de cette pièce est une opération
complémentaire au remplacement du pied avant de
cabine pour une collision latérale.
Dans la méthode décrite ci-après vous ne trouverez
que les descriptions et liaisons spécifiques de la pi& ...
Légende des vignettes utilisées dans le document
Couper au burin
Meuler le cordon ou les points
de soudure.
Meuleuse droite equipee d'Aun disque
bakelite . 75, Epaisseur 1,8 a 3,2 mm.
Fraiser les points de soudure.
Meuleuse droite 20 000 tr/min. Equipee de
fraise spherique .10 Ou 16 mm.
Percer les points de soudure.
Foret &agra ...
