Revue technique automobile Renault Trafic: Garniture de porte avant
Depose

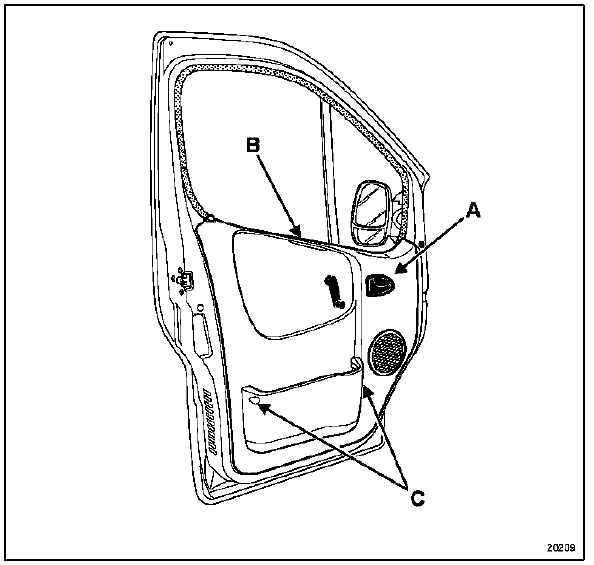

Déposer :
- La vis de fixation (a) puis la commande d'ouverture intérieure,
- La vis de fixation (b) de poignée de tirage,
- Les vis de fixation (c),
- La manivelle de lève-vitre.

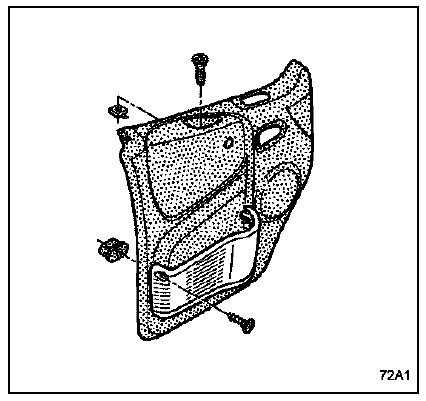

Déclipser le panneau.
Particularites pour les versions équipées d'un lève-vitre électrique

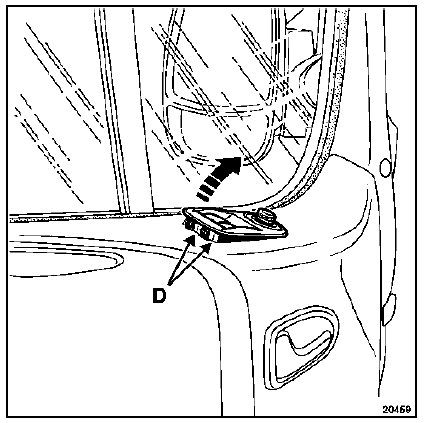

Déposer la commande de lève-vitre en (d). Débrancher les connecteurs. Déclipser le panneau.
Repose

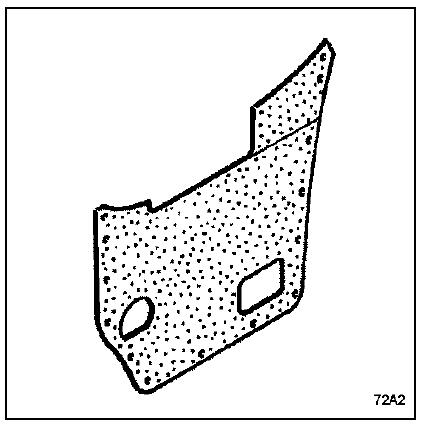

Remplacer systématiquement le film protecteur autocollant après chaque dépose de celui-ci.
Garniture de porte latérale coulissante
Depose
Déposer la vis de fixation (a) puis la commande d'ouverture intérieure.
A l'aide de l'outil car.1597 Déclipser :
Le bouton de condamnation intérieur (b),
...
