Revue technique automobile Renault Trafic: Renfort de fixation de siège avant
Le remplacement de cette pièce est une opération liée au remplacement du plancher cabine pour une collision latérale avant.
Nota : il n'y a pas de spécificité méthode pour cette opération, les liaisons sont toutes réalisables comme à l'origine. Il est cependant possible d'effectuer des points de bouchonnage aux endroits difficiles d'accès à la pointeuse.

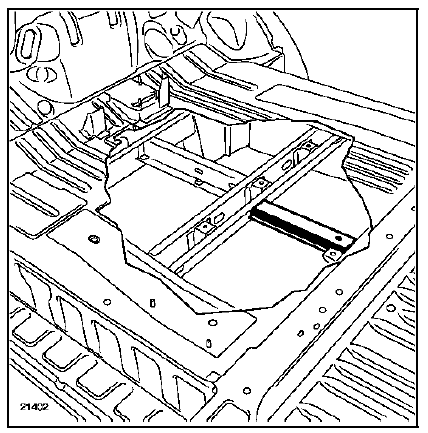

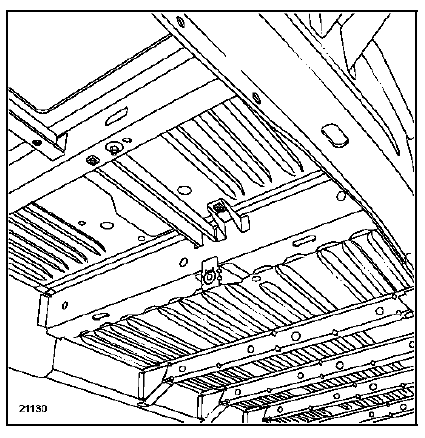

Vous trouverez dans la méthode un dessin de la pièce en position sur véhicule pour information.
Les informations concernant les pièces complémentaires seront traitées dans leurs chapitres respectifs (voir sommaire).

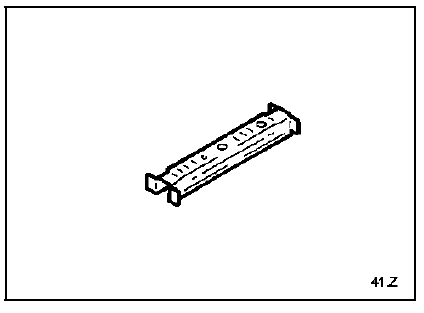

Composition de la piece de rechange
Pièce livrée seule.
