Revue technique automobile Renault Trafic: Fermeture de pied avant de cabine

Revue technique automobile Renault Trafic / Tôlerie / Structure superieure laterale / Fermeture de pied avant de cabine

Le remplacement de cette pièce est une opération complémentaire au remplacement du pied avant de cabine pour une collision latérale.

Important : cette pièce fait partie d'une zone de la caisse où passent beaucoup d'efforts.

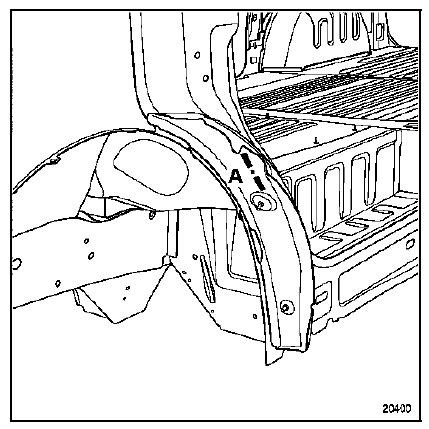

Les points de soudure non indiqués dans la méthode, sont réalisables type première monte.

Cependant par sécurité, il est conseillé d'effectuer des points supplémentaires de bouchonnage pour conserver les propriétés mécaniques.

Dans la méthode décrite ci-après vous ne trouverez que les descriptions et liaisons spécifiques de la pièce concernée.

Les informations concernant les pièces complémentaires seront traitées dans leurs chapitres respectifs (voir sommaire).

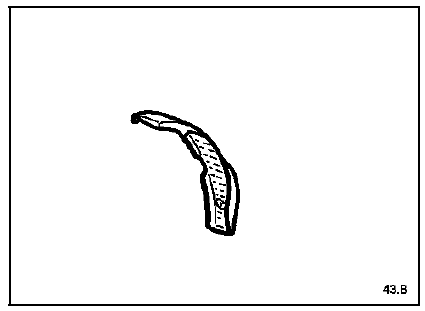

Composition de la piece de rechange

Pièce livrée seule.

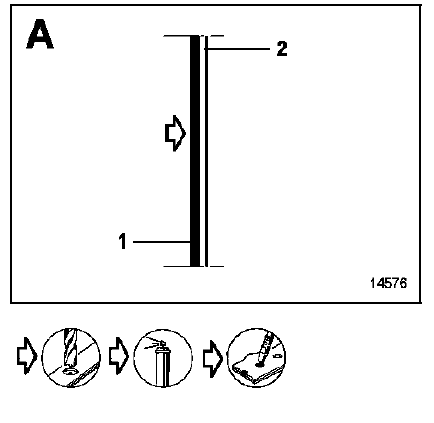

Pieces concernees (épaisseur en mm) :

Pieces concernees (épaisseur en mm) :

Fermeture de pied avant de cabine 0,9

Renfort de pied  1,2
