Revue technique automobile Renault Trafic: Cotes de soubassement

Revue technique automobile Renault Trafic / Tôlerie / Generalites / Cotes de soubassement

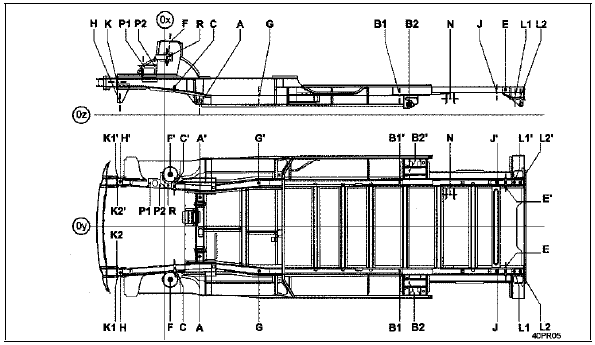

A et b = référentiel de mise en assiette

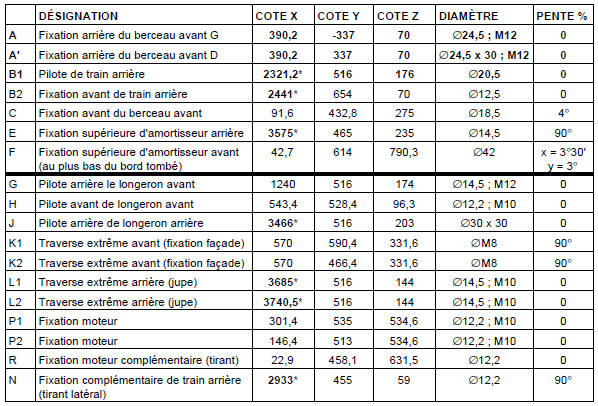

A et b = référentiel de mise en assiette

* Pour la version l2 ajouter 400 mm
