Resistance electrique des composants
Valeurs de résistance des composants à 20 c :
Injecteurs 1,8 ohm +- 5%
Relais actuateurs 65 ohms +- 10%
Moteur papillon 1,5 ohm +- 5%
Electrovanne purge canister 25 ohms +- 10%
Bobines d'allumage primaire : 0,5 ohm
Bobines d'allumage Secondaire : 11 kohms ・} 20%
Capteur volant 230 ohms +- 20%
Chauffage sonde a oxygene Amont : 9 ohms ・} 10%
Chauffage sonde à oxygène aval : 9 ohms +- 10%
Relais gmv grande vitesse 65 ohms +- 10%
Relais gmv petite vitesse 65 ohms +- 10%

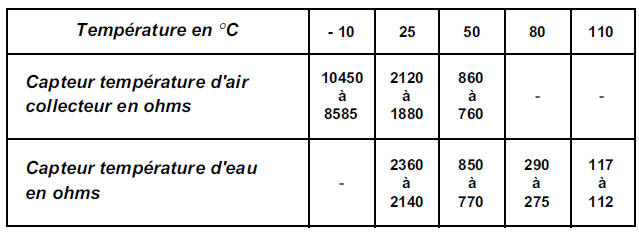

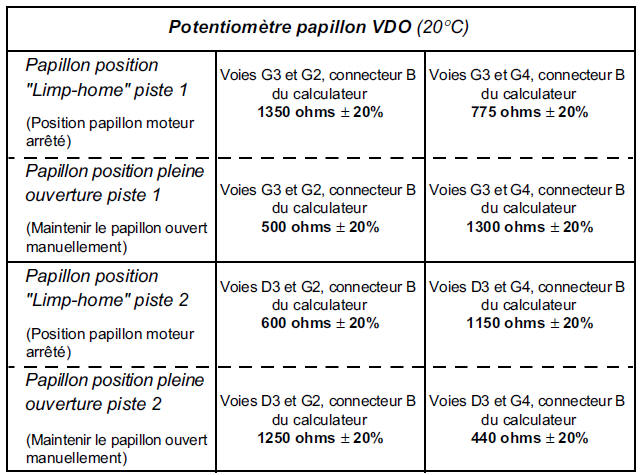

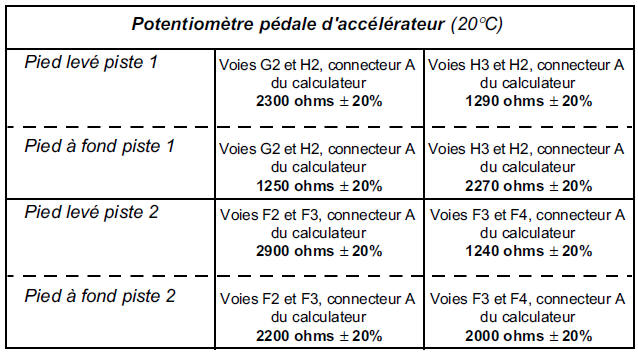

Valeurs des composants à résistance variable :
