Revue technique automobile Renault Trafic: Réglage en site

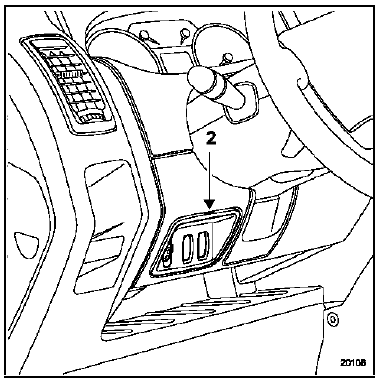

A l'aide d'un petit tournevis placé en (2) déclipser le support du boîtier de commande. Débrancher le connecteur, puis désolidariser la commande de la platine support.

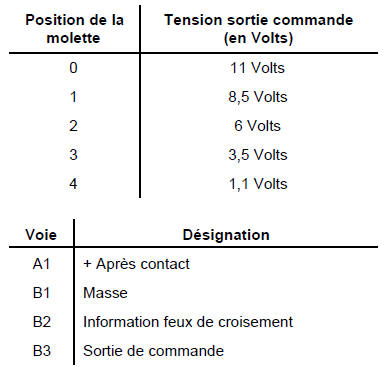

Commande de reglage en site

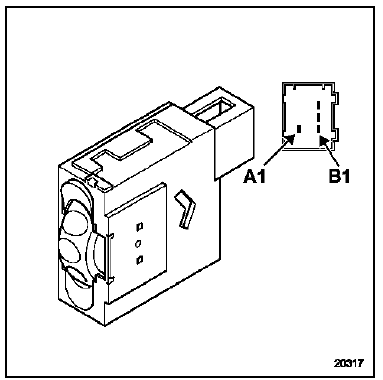

Branchement

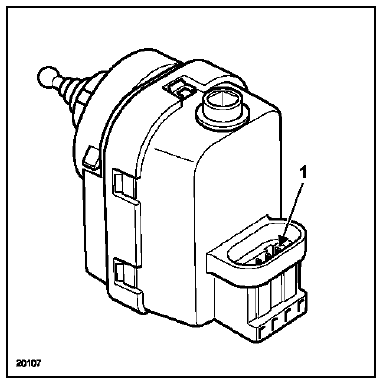

Actionneurs
Depose
Débrancher le connecteur de l'actionneur du réglage en site. Tourner l'actionneur d'un huitième de tour vers l'aile du véhicule pour le dégager de l'optique. Désaccoupler, ensuite, la rotule de la parabole en basculant légèrement l'actionneur.
Nota : la dépose de l'actionneur ne nécessite pas la dépose du projecteur.
Repose
Maintenir la parabole vers l'arrière du bloc optique en tirant sur le culot de la lampe. Encliqueter la rotule dans l'agrafe du projecteur. Positionner l'actionneur sur le bloc optique. Tourner l'actionneur d'un huitième de tour vers l'intérieur afin de l'engager dans le bloc optique. Rebrancher le connecteur et positionner le cache étanche. Procéder au réglage des projecteurs.
Procedure de reglage
- Positionner le véhicule sur un sol plat, frein à main non serré.
- S'assurer que le véhicule soit vide avec, si possible, le plein du réservoir.
- Positionner la commande de réglages sur 0.

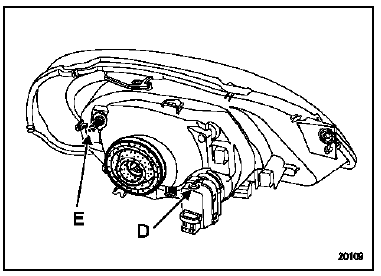

- Vis (d) pour le réglage en hauteur.
- Vis (e) pour le réglage en direction.
Actionneur

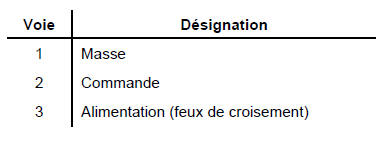

Branchement
Lampes
Remplacement des lampes
Lampe de feu de route, feu de croisement
Le remplacement de la lampe se fera après avoir
déposé le cache - plastique (1).
Remarque : pour le remplaceme ...
Feux de brouillard
Depose
Dévisser les deux vis de fixation.
Débrancher le connecteur.
Sortir l'antibrouillard avec son support.
Désolidariser l'antibrouillard de son support (une vis).
Repose
...
