Revue technique automobile Renault Trafic: Purge de circuit de freinage (sauf abs)
Outillage specialise indispensable
Appareil de purge préconisé par renault
Pour les véhicules équipés d'un servofrein, il est important que, pendant la purge, et quelle que soit la méthode appliquée, le dispositif d'assistance ne soit pas mis en action.
La purge s'effectue sur un pont à quatre colonnes, roues au sol.
Brancher l'appareil de purge sur les purgeurs du circuit de frein.
Mettre en service l'appareil de purge selon sa notice d'utilisation.
Régler la pression de sortie à 2 bars.
Ce véhicule étant équipé d'un circuit de freinage en x, procéder comme suit :
Ouvrir :
- La vis de purge de la roue arrière droite et compter environ 20 secondes d'écoulement du liquide,
- La vis de purge de la roue avant gauche et compter environ 20 secondes d'écoulement du liquide.
Ne pas tenir compte des bulles d'air dans les tuyaux de l'appareil de purge.
Ouvrir :
- La vis de purge de la roue arrière gauche et compter environ 20 secondes d'écoulement du liquide,
- La vis de purge de la roue avant droite et compter environ 20 secondes d'écoulement du liquide.
Contrôler la fermeté de la pédale de frein à l'enfoncement (appuyer plusieurs fois).
Refaire la purge si nécessaire.
Parfaire le niveau du liquide de frein dans le bocal après avoir débranché l'appareil de purge.
Contrôler le serrage des vis de purge et la présence des capuchons d'étanchéité.
L'efficacité et l'équilibre du freinage du véhicule peuvent être contrôlés sur un
L'efficacité et l'équilibre du freinage du véhicule peuvent être contrôlés sur un banc de freinage approprié.
(Pour la purge du circuit de freinage équipé d'un abs, se reporter au chapitre 38).

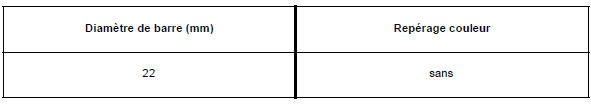

Caractéristiques des barres anti-dévers avant
