Manuel du conducteur
Outillage specialise indispensable
Mot. 836-05 Coffret de prise de pression d'huile
Materiel indispensable
Douille longue de 22 mm
Controle
Le contrôle de la pression d'huile doit être effectué lorsque le moteur est chaud (environ 80 c).

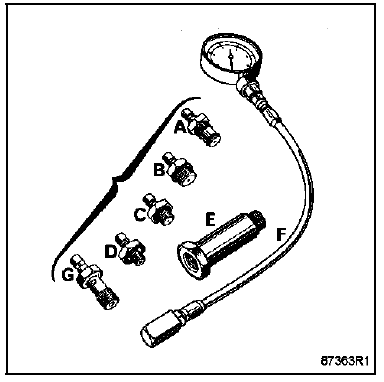

Composition du coffret mot. 836-05.
Utilisation
B + f
Brancher le manomètre à la place du contacteur de pression d'huile.
Pression d'huile
1000 Tr/min 1,2 bar
3000 Tr/min 3,5 bars
Tuyauterie de commande d'embrayage
Depose
Débrancher la batterie.
Vidanger le réservoir de liquide de frein jusqu'à ce que
le niveau de liquide soit sous l'orifice d'alimentation de
l'émetteur.
Placer un chiffon sous cet orifice puis désaccoupler le
tuyau du réservoir de liquide de ...
Bloc optique
Depose
Débrancher les connecteurs du bloc optique.
Déposer :
Le clignotant,
Les vis (a) de la fixation de la calandre,
Les vis (b) de la fixation de l'optique.
Retirer l'optique tout en dégageant l'agrafe de fixation
inférieure (c).
Repose
...
Principe de fonctionnement
Tableau de commande
A Réglage de la température d'air,
B Mise en service du recyclage d'air,
B1 Témoin de fonctionnement recyclage air habitacle (sur certains
véhicules),
C Réglage de la quantité d'air pulsé dans l'habitacle,
D Mise en servi ...
