Revue technique automobile Renault Trafic: Serrure de portes

Revue technique automobile Renault Trafic / Equipement électrique / Commande signalisation / Serrure de portes

Fonctionnement

Selon l'équipement du véhicule, les serrures de portes sont spécifiques :

La super condamnation (pour certains pays) permet de désactiver la fonction des poignées intérieures. Cette fonction peut être utilisée en cas de tentative d'ouverture de porte de l'intérieur suite à bris de glace.

Nota : les véhicules équipés d'unité centrale habitacle de type (n3) comprennent une alarme montée en série.

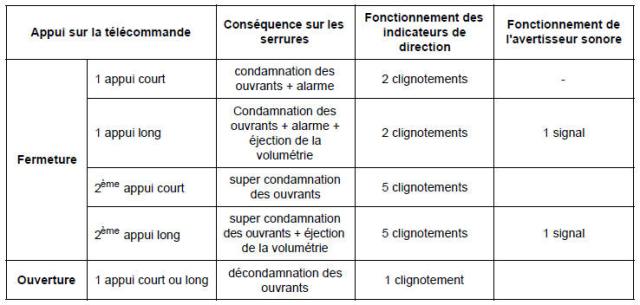

Fonctionnement (le plus complet)

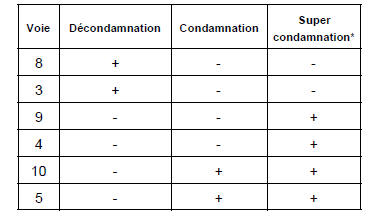

Branchement (porte passager)

Branchement (porte passager)

* Version super condamnation seulement.

* Version super condamnation seulement.

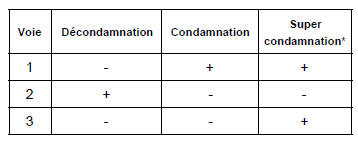

Branchement (portes latérales)

* Version super condamnation seulement.

* Version super condamnation seulement.

Nota : les moteurs de trappe à essence et de coffre possèdent deux fils. L'unité centrale habitacle gère l'inversion de polarité pour la condamnation et décondamnation.
