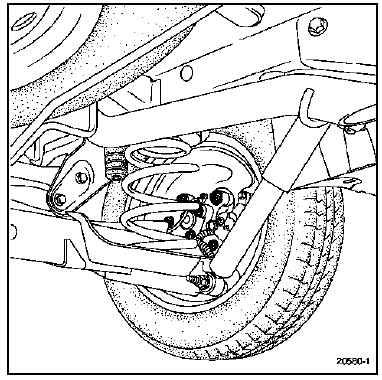

Revue technique automobile Renault Trafic: Moyeu de disque arrière
Depose
Déposer :
- Le flasque de protection de disque (consulter la méthode correspondante),
- Les quatre vis de fixation de moyeu,
- Le moyeu.
Repose
Reposer :
- Le moyeu,
- Les quatre vis de fixation du moyeu.
Serrer au couple les quatre vis de fixation du moyeu.
Reposer le flasque de protection de disque (consulter la méthode correspondante).
Flasque de protection de disque
Depose
Déposer :
Le disque de frein (consulter la méthode
correspondante),
Les trois vis de fixation du flasque,
Le flasque.
Repose
Reposer :
Le flasque,
...
Roulement
Outillage specialise indispensable
T. Ar. 1623 Coffret d'outils pour le
remplacement des roulements
arrière
Depose
Déposer :
Le disque de frein (consulter la méthode
co ...
