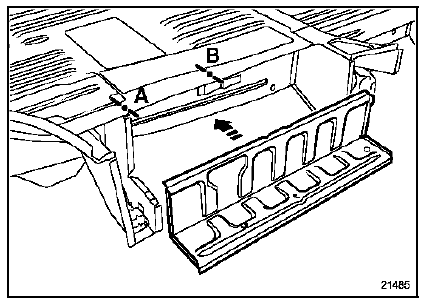

Revue technique automobile Renault Trafic: Marche pied latéral avant
Le remplacement de cette pièce est une opération complémentaire au remplacement de la fermeture de bas de caisse pour une collision latérale.
Dans la méthode décrite ci-après vous ne trouverez que les descriptions et liaisons spécifiques de la pièce concernée.
Les informations concernant les pièces complémentaires seront traitées dans leurs chapitres respectifs (voir sommaire).

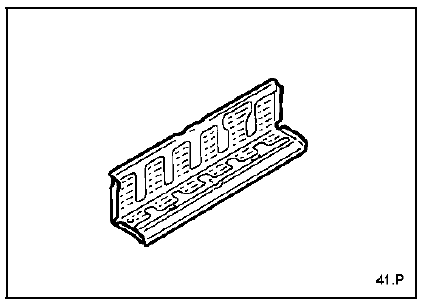

Composition de la piece de rechange
Pièce livrée seule.

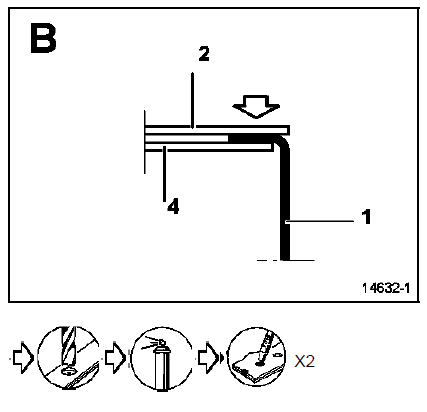

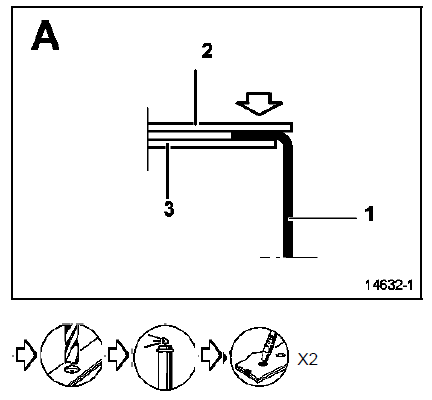

Pieces concernees (épaisseur en mm) :
- Marche pied latéral avant 0,8
- Plancher cabine 0,8
- Appui cric avant 1,2
- Support de fixation de siège 2
