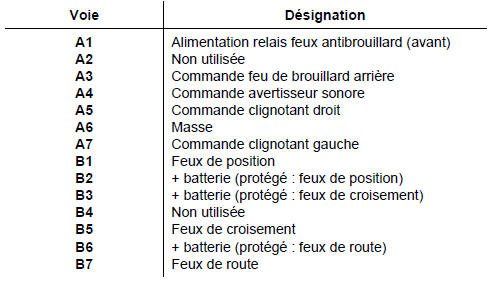

Revue technique automobile Renault Trafic: Manette d'éclairage
Revue technique automobile Renault Trafic / Equipement électrique / Commande signalisation / Manette d'éclairage

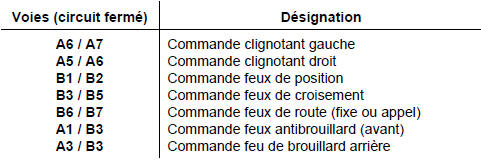

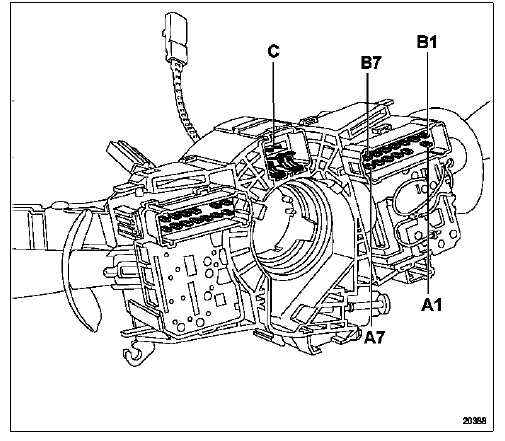

Nota : il est possible de contrôler les commandes de feux à l'ohmmètre. La commande de l'aver tisseur sonore passe par le connecteur (c) via le raccord tournant.

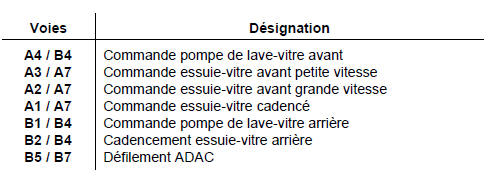

Manette d'essuyage
Branchement (le plus complet)
Nota : il est possible de contrôler, à l'ohmmètre, les
commandes d'essuievitre
et de lave-vitre avant et arrière. ...
Contacteur feux de détresse
Contrôles au multimètre
...
