Manuel du conducteur
Important :

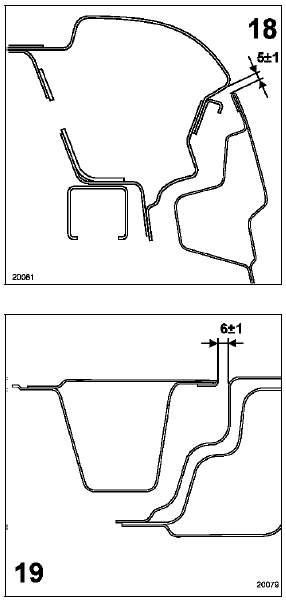

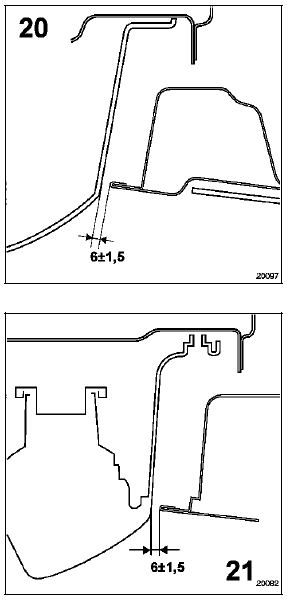

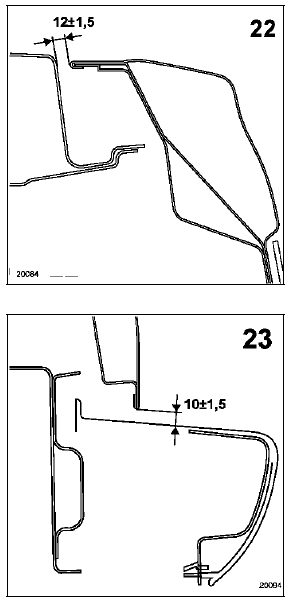

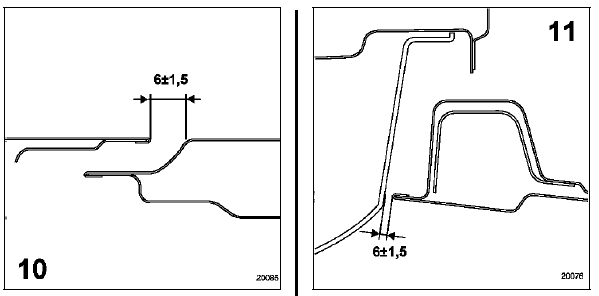

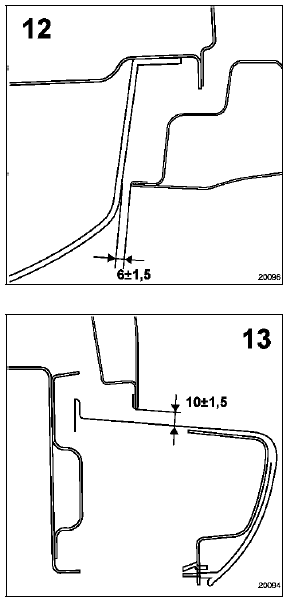

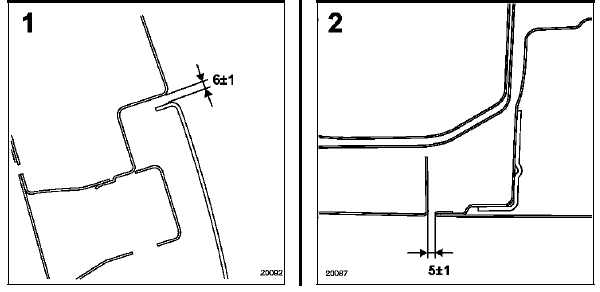

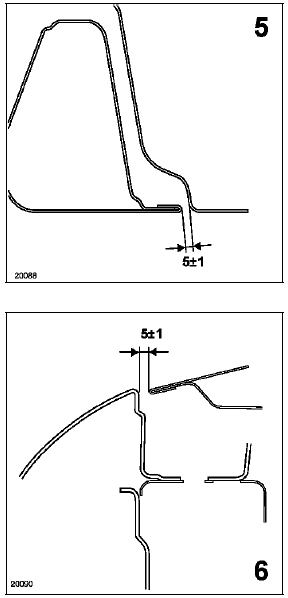

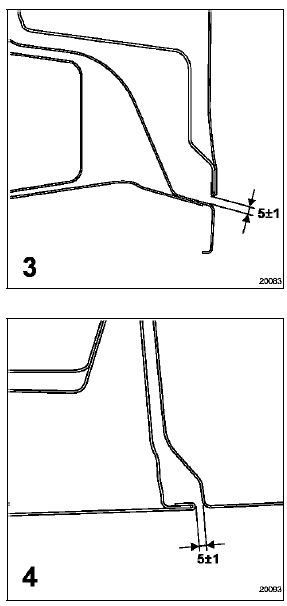

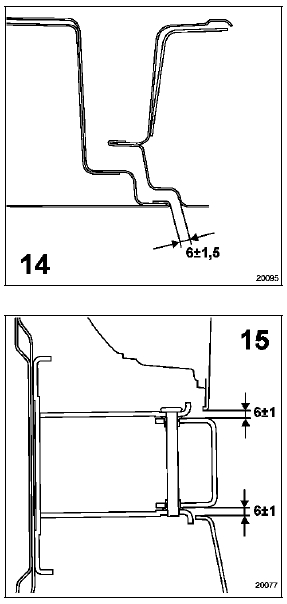

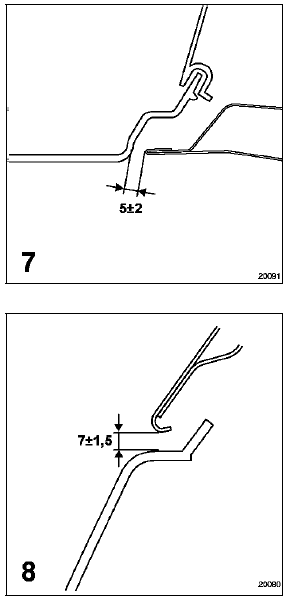

Les valeurs de jeux sont données pour information avec des tolérances.
Lors d'un réglage, il est indispensable de respecter en priorité certaines règles :

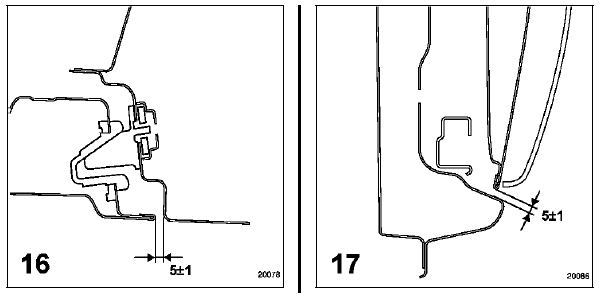

La cote est prise dans l'angle extérieur des deux portes.

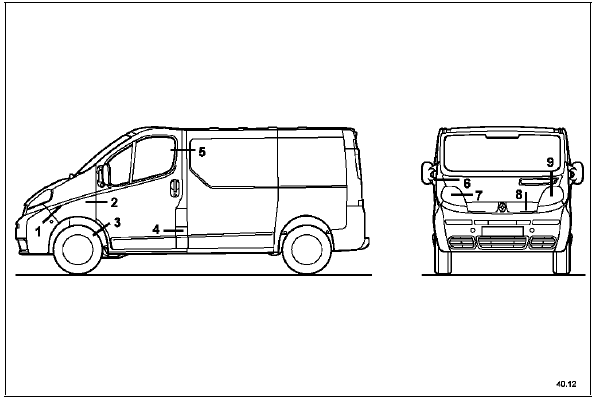

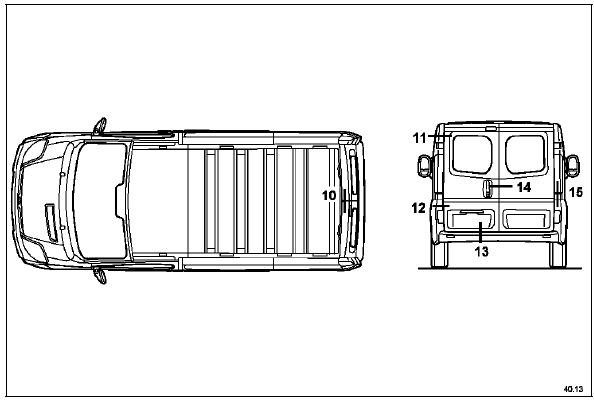

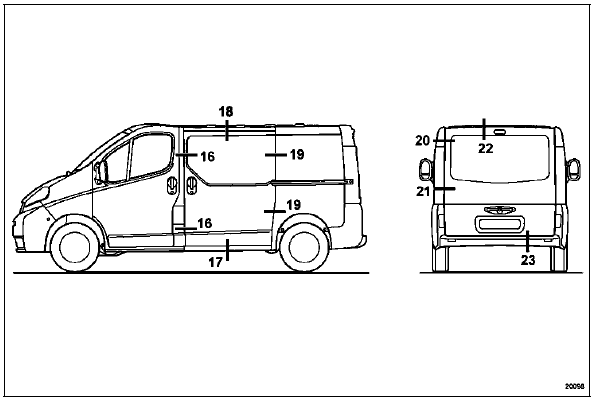

Désignation des pièces
Diagnostic collisionInterprétation des états
Pare-brise
electrique
Consignes
Aucun défaut ne doit être présent ou mémorisé.
Débrancher la batterie.
Débrancher le calculateur. Vérifier la propreté et l'état de la connectique.
Brancher le bornier à la place d ...
Débitmètre d'air
Depose
Débrancher :
La batterie,
Le connecteur (1) du bloc de chauffage.
Déposer la vis et les trois écrous (2) de fixation du bloc
de chauffage puis déposer celui-ci.
Débrancher :
Le connecteur (3) du débitmètre d'air,
Le tuyau ...
Bloc optique
Depose
Débrancher les connecteurs du bloc optique.
Déposer :
Le clignotant,
Les vis (a) de la fixation de la calandre,
Les vis (b) de la fixation de l'optique.
Retirer l'optique tout en dégageant l'agrafe de fixation
inférieure (c).
Repose
...
