Revue technique automobile Renault Trafic: Cotes de soubassement

Revue technique automobile Renault Trafic / Généralités véhicule / Caracteristiques / Cotes de soubassement

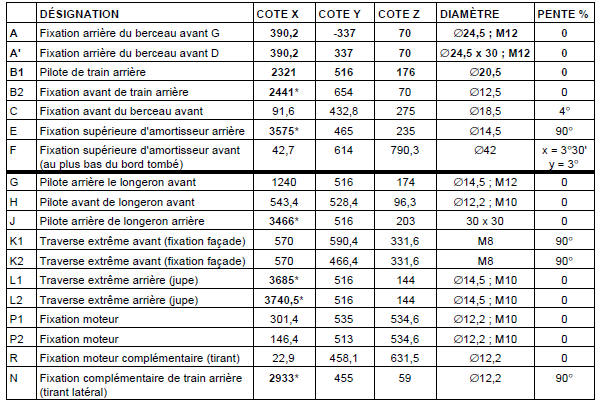

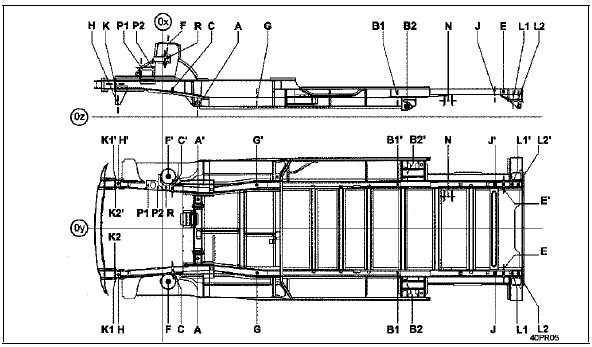

A et b = référentiel de mise en assiette

A et b = référentiel de mise en assiette

* Pour la version l2 ajouter 400 mm
