Revue technique automobile Renault Trafic: Vérin de réglage en hauteur de siège

Revue technique automobile Renault Trafic / Garnissage et sellerie / Armatures et glissieres de sieges avant / Vérin de réglage en hauteur de siège

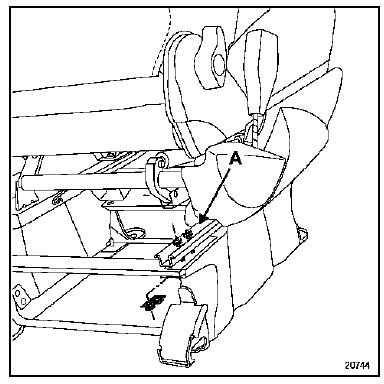

Déposer les huit vis de fixation (a) situées à chaque

Déposer les huit vis de fixation (a) situées à chaque extrémité de glissière.

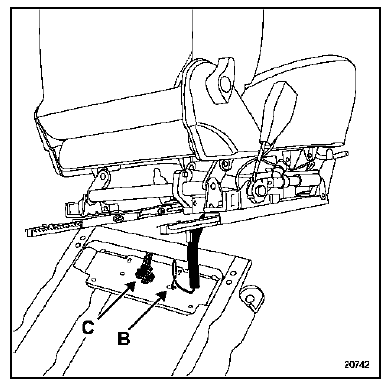

Découper le collier de maintien (b).

Découper le collier de maintien (b). Déposer le connecteur (c). Dégager le siège.

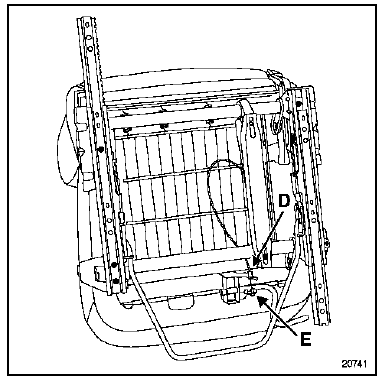

Déposer :

Déposer :

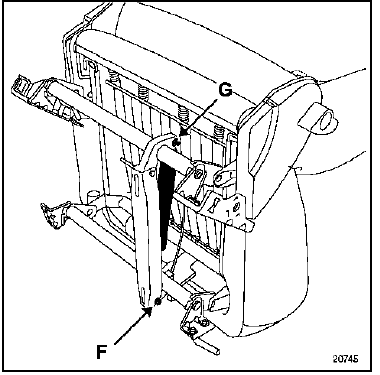

Marquer au pointeau, le centre de la goupille (f). A

Marquer au pointeau, le centre de la goupille (f). A l'aide d'une perceuse araser la partie matée de celleci, puis déposer la goupille. Déposer le clip arrêtoir et la goupille (g). Dégager le vérin.

Repose

Le magasin pièces de rechange fournit des goupilles spécifiques après-vente.

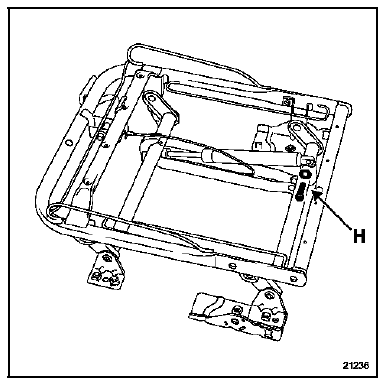

S'assurer de la présence des deux rondelles

S'assurer de la présence des deux rondelles plastiques (h).
