Materiel indispensable
Vérin d'organes
Compresseur de ressort
Depose
Mettre en place le véhicule sur un pont à deux colonnes.
Arrimer le véhicule sur le pont à deux colonnes.
Actionner la pédale de frein à l'aide d'un presse pédale (ceci a pour effet de limiter l'écoulement de liquide de frein).

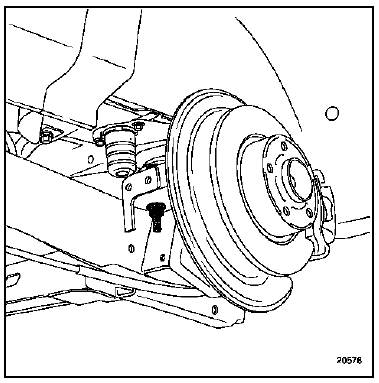

Déposer :
Déposer :

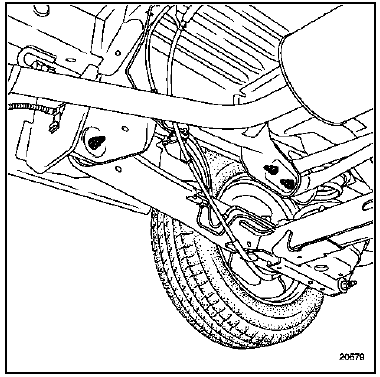

Mettre en place le vérin d'organes sous le train arrière et le fixer solidement.

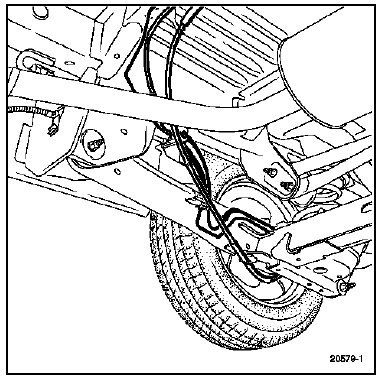

Déposer :
Repose

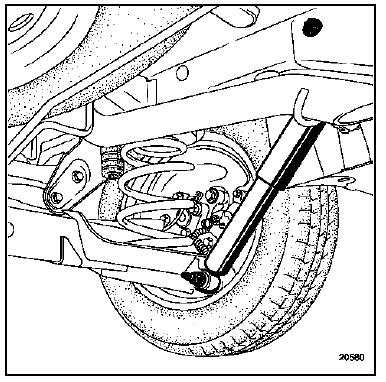

Reposer :

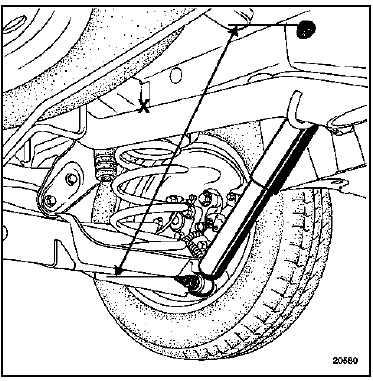

Mesurer la cote x entre les axes des vis de fixation de l'amortisseur.
Compresser ou charger le véhicule jusqu'à l'obtention de la cote : x = 397 +- 2 millimètres.

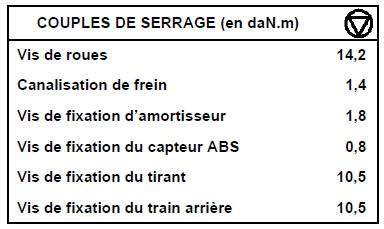

Serrer au couple :
Purger le circuit de freinage (consulter la méthode correspondante).
Régler la commande de frein à main (consulter la méthode correspondante).
Contrôler les angles de géométrie du train arrière.
Diagnostic du train avant
Incidents
Causes possibles
Chasse mauvaise
Bras faussé
Longeron ou berceau-train faussé
Carrossage + pivot bon maisCarrossage mauvais
pivot mauvais
Bras faussé
Longeron ou berceau-train faussé
...
Réglage des faisceaux
Pour les véhicules qui en sont équipés,
la commande a permet de corriger la
hauteur des faisceaux en fonction de la
charge.
Tournez la commande a vers le bas
pour baisser les projecteurs et vers le
haut pour les lever.
En cas de roulage à gauche avec
un ...
References de positionnement des pieces remplacees
C - fixation avant de berceau avant
Le calibre est centré et fixé dans le trou de fixation de
berceau.
Il est à utiliser lors du remplacement d'un longeron
avant partiel ou complet.
E - fixation d'amortisseur arriere
Le calibre est centré et fixé da ...
