Revue technique automobile Renault Trafic: Implantation des éléments

Revue technique automobile Renault Trafic / Moteur et périphériques / Equipement diesel / Implantation des éléments

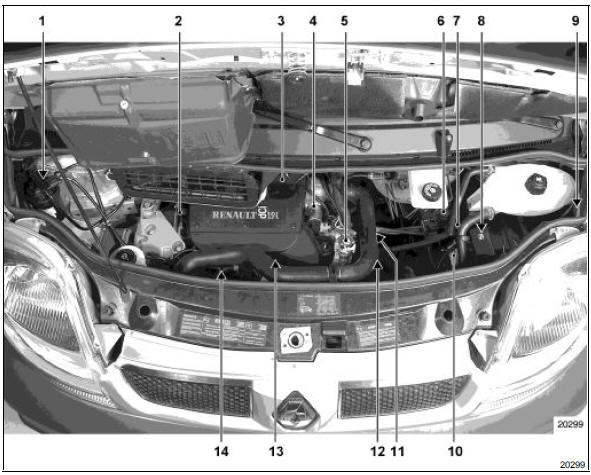

  1. Filtre à gazole avec réchauffeur
  2. Capteur de repérage cylindre
  3. Débitmètre d'air avec sonde de température d'air
  4. Vanne de recirculation des gaz d'échappement (egr)
  5. Boîtier thermoplongeurs
  6. Electrovanne de régulation de turbo
  7. Capteur de pression de suralimentation
  8. Calculateur d'injection
  9. Contacteur à inertie
  10. Boîtier de préchauffage
  11. Sonde de température d'eau
  12. Capteur de régime moteur
  13. Injecteur électromagnétique
  14. Pompe haute pression

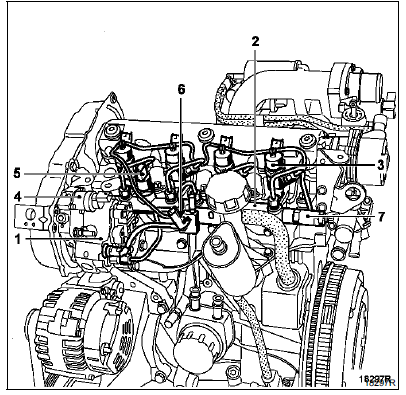

  1. Pompe haute pression
  2. Rampe commune d'injection
  3. Injecteur
  4. Régulateur de pression
  5. Capteur de pression
  6. Sonde de température de carburant
  7. Limiteur de pression

  1. Capteur de repérage cylindre

  1. Catalyseur d'amorçage
  2. Turbocompresseur
  3. Débitmètre d'air avec sonde de température intégrée

  1. Vanne egr
  2. Boîtier thermoplongeurs

  1. Electrovanne de régulation de turbo
  2. Capteur de pression de suralimentation
  3. Boîtier de préchauffage

  1. Filtre à carburant

  1. Contacteur à inertie

  1. Calculateur d'injection

  1. Potentiomètre d'accélérateur
