Revue technique automobile Renault Trafic: Dimensions

Revue technique automobile Renault Trafic / Généralités véhicule / Caracteristiques / Dimensions

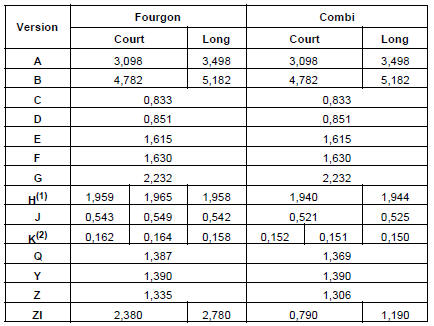

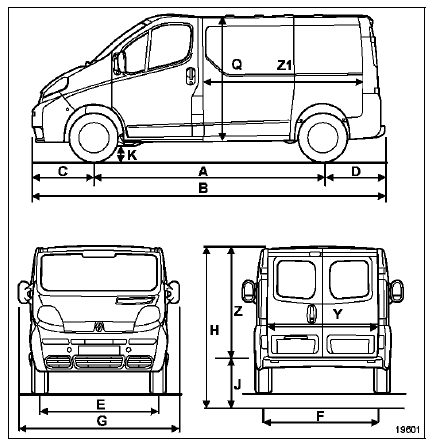

Dimensions en mètres.

  1. À vide
  2. En charge
