Jantes

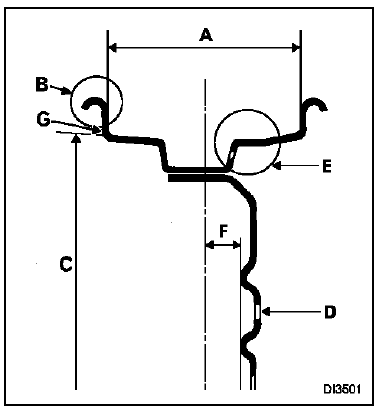

Le marquage d'identification des jantes se présente sous deux formes :

Il permet de connaître les principaux critères dimensionnels de la jante.

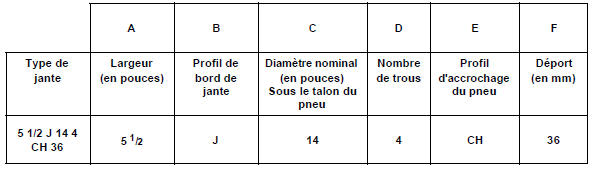

Ce marquage peut être complet :

Exemple : 5 1/2 j 14 4 ch 36

Ou simplifié :

Exemple : 5 1/2 j 14

Voile maximum : mesuré sur le bord de la jante

Voile maximum : mesuré sur le bord de la jante (en g).

Pneumatiques

Pneumatiques

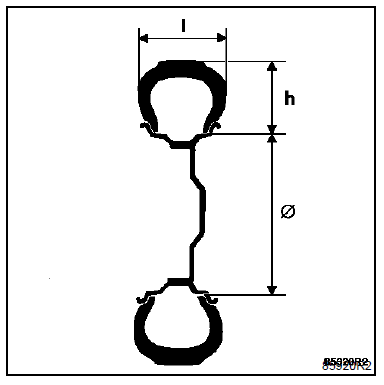

Le marquage d'identification peut se présenter sous deux formes pour le même type de pneumatique.

Exemple :

  1. Largeur du pneumatique en mm (i)
  2. Rapport h/l
  3. Indice de structure
  4. Diamètre exprimé en pouce. Il correspond à celui de la jante.
  5. Indice (type camionnette)
  6. Indice de charge
  7. Indice de vitesse

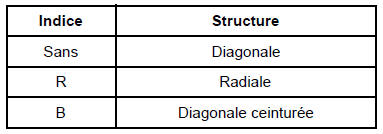

Exemple d'indice de structure : Exemple d'indice de vitesse :

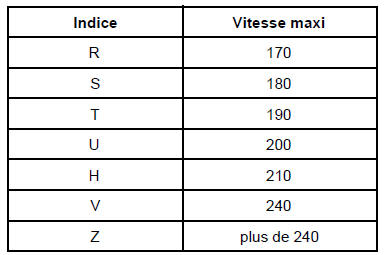

Exemple d'indice de vitesse :

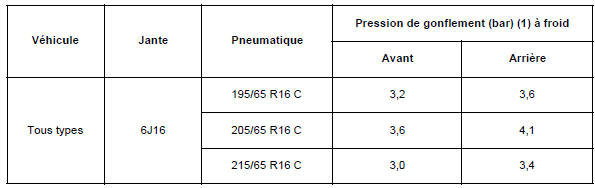

  1. En utilisation pleine charge et sur autoroute.

des écrous de roues : 14,2 dan.M Couple de serrage des écrous de roues : 14,2 dan.M

Voile de jante : 1,2 mm

Roues et pneumatiques
...

Equilibrage des roues
Masses d'equilibrage Utiliser exclusivement les masses fournies en rechange : Fixées par crochets sur les jantes tôle (crochets incorporés à la masse), Fixé ...
