Revue technique automobile Renault Trafic: Calculateur
Generalites
Le calculateur d'injection est situé derrière un blindage en tôle sous le vase d'expansion.
Depose
Débrancher la batterie.

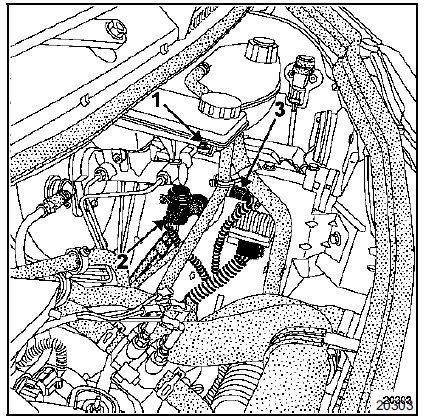

Déposer la vis (1) de fixation du vase d'expansion et écarter celui-ci.
Débrancher :
- L'électrovanne de régulation de turbo (2),
- Le capteur de pression de suralimentation (3) et déclipser celui-ci,
- Le boîtier de préchauffage.
Déposer :

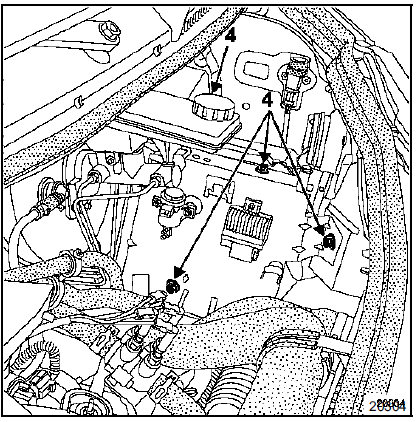

- Les vis (4) de fixation de blindage en tôle et déposer celui-ci par le haut,

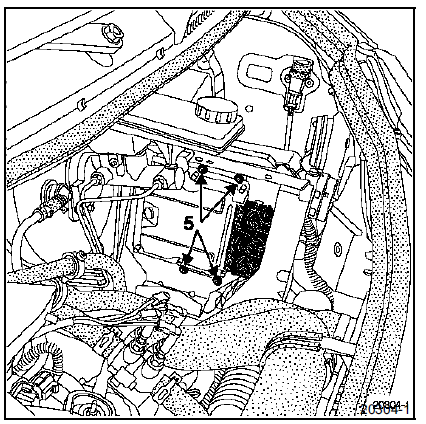

- Les vis (5) de fixation de calculateur et déposer celuici en l'ayant débranché au préalable.
Repose
Effectuer la repose en procédant dans le sens inverse de la dépose.
Dans le cas d'un remplacement de calculateur, effectuer l'apprentissage du code antidémarrage en suivant la procédure décrite dans le chapitre "antidémarrage".

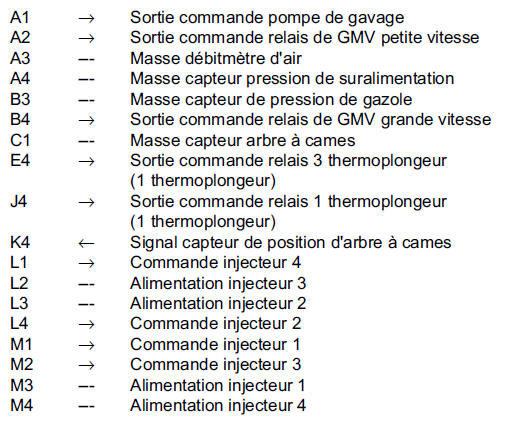

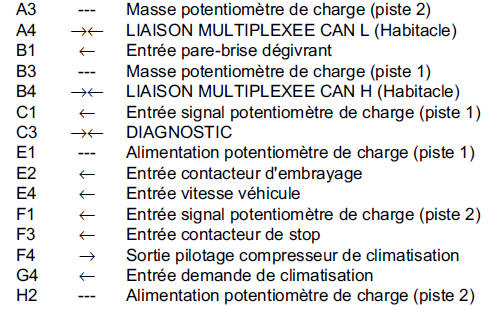

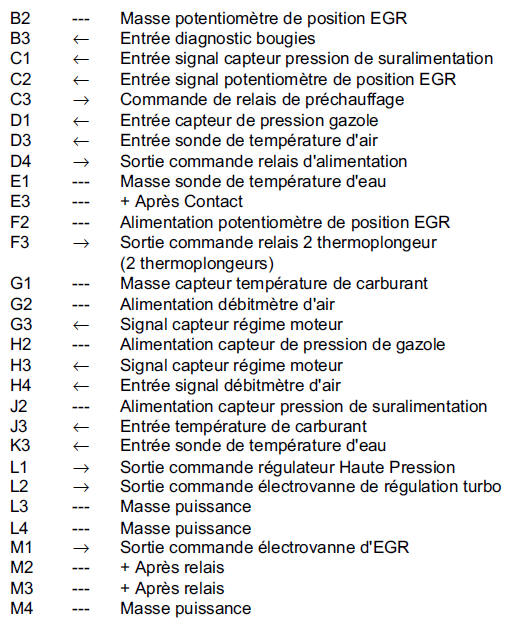

Affectation des voies

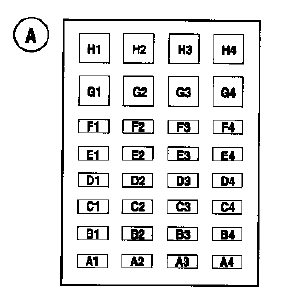

Connecteur a

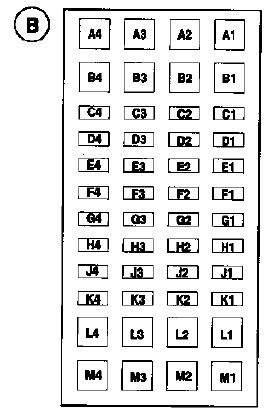

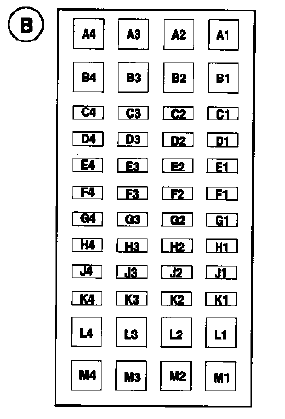

Connecteur b

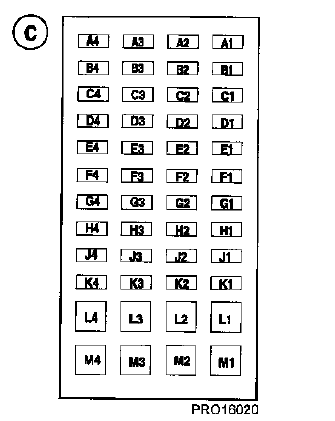

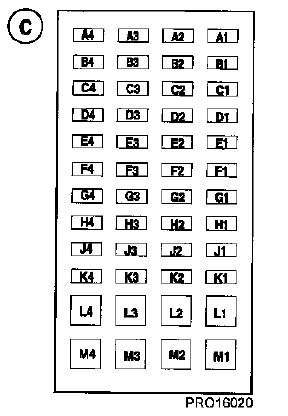

Connecteur c
