Manuel du conducteur Renault Trafic (Opel Vivaro, Nissan Primastar): Aérateurs

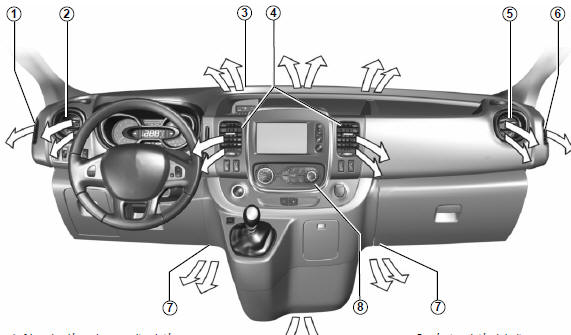

Sorties d'air
- Frise de désembuage vitre latérale gauche.
- Aérateur latéral gauche.
- Frises de désembuage pare-brise.
- Aérateurs centraux.
- Aérateur latéral droit.
- Frise de désembuage vitre latérale droite.
- Sortie pieds des occupants.
- Tableau de commandes.
Aérateurs centraux
Pour fermer les aérateurs, abaissez complètements les curseurs 9.
Orientation
Haut/bas : manoeuvrez les curseurs 9.
Droite/gauche : manoeuvrez les molettes 10.
Aérateurs latéraux
Débit
Pour ouvrir l'aérateur 11 appuyez sur l'aérateur (point 12) en fonction de l'ouverture souhaitée.
Orientation
Pour orienter le flux d'air faites pivoter l'aérateur latéral 11.
Contre des mauvaises odeurs dans votre véhicule, n'utilisez que des systèmes conçus à cet effet. Consultez un représentant de la marque.
Ne rien introduire dans le circuit de ventilation du véhicule (par exemple en cas de mauvaise odeur...).
Risque de dégradation ou d'incendie.
Votre confort
...
Chauffage et air conditionné manuel
Air conditionné manuel
La présence des commandes dépend
de l'équipement du véhicule.
Répartition de l'air.
Mise en service ou arrêt de l'air ...
