Revue technique automobile Renault Trafic: Contrôle de conformité
Consignes

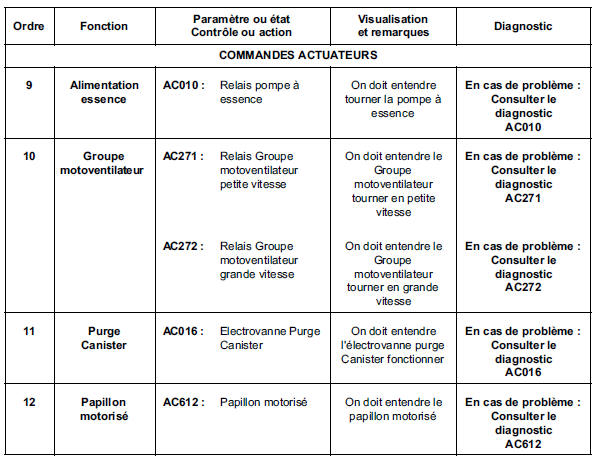

N'effectuer ce contrôle de conformité qu'après un contrôle complet à l'outil de diagnostic (les valeurs indiquées dans ce contrôle de conformité, ne sont données qu'à titre indicatif).

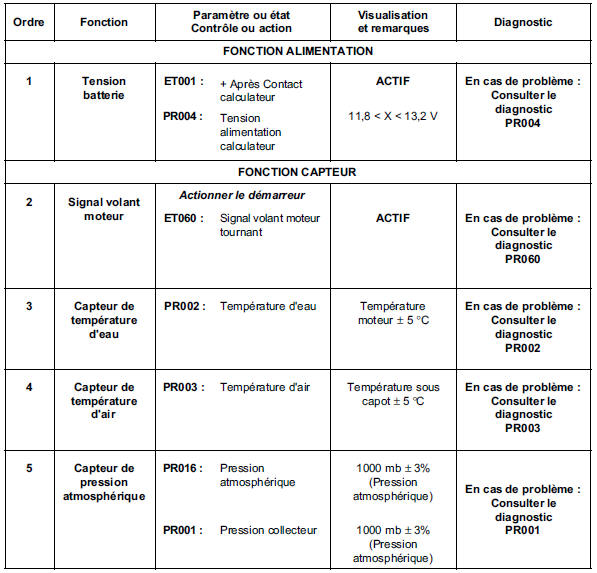

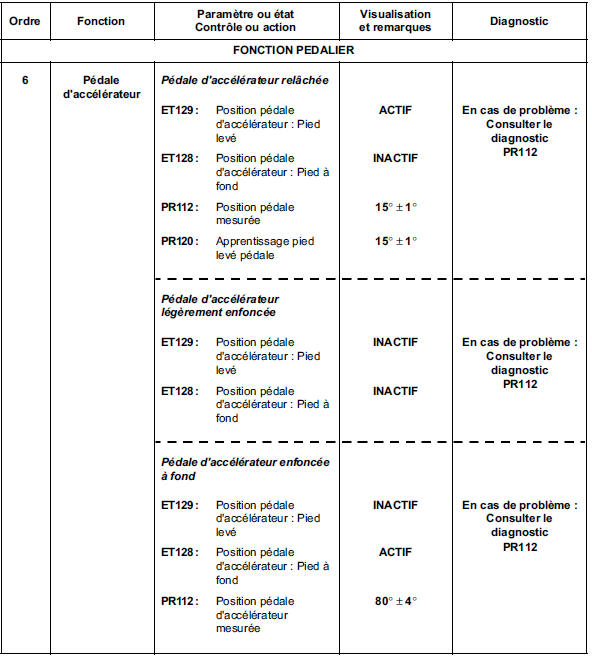

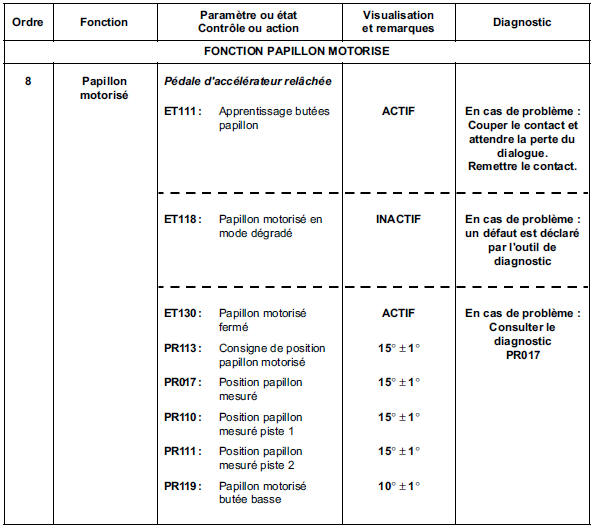

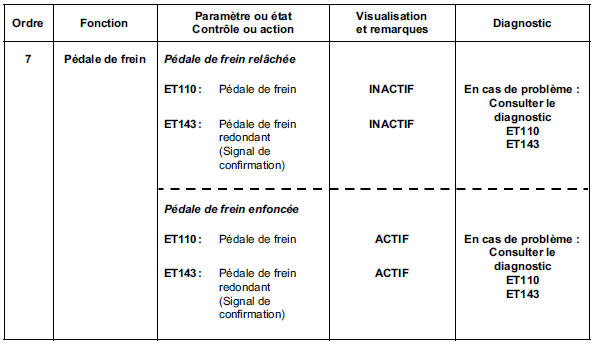

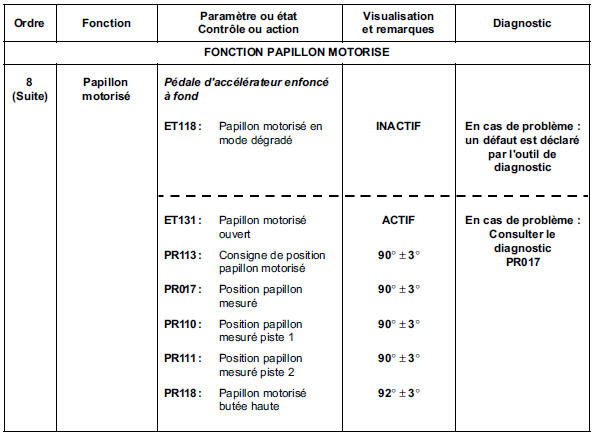

Conditions d'application du contrôle : moteur arrêté sous contact.
Consignes

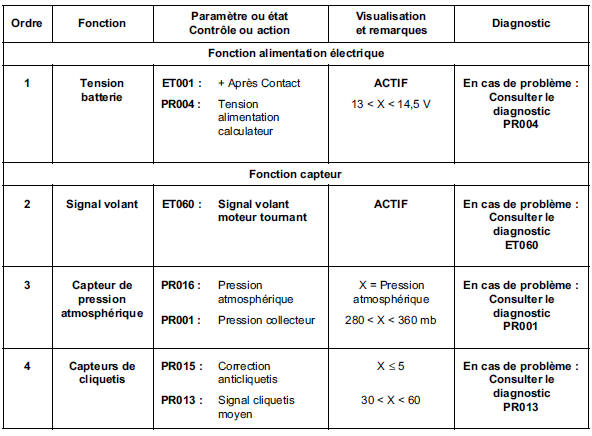

N'effectuer ce contrôle de conformité qu'après un contrôle complet à l'outil de diagnostic (les valeurs indiquées dans ce contrôle de conformité, ne sont données qu'à titre indicatif).

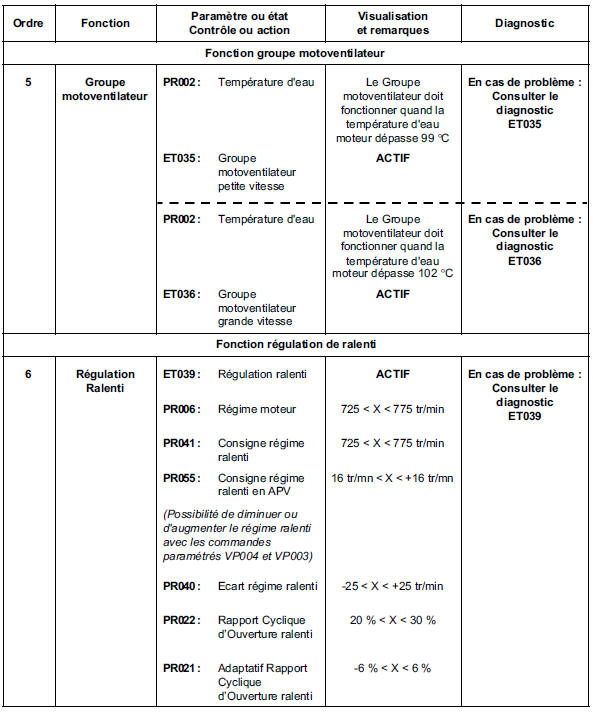

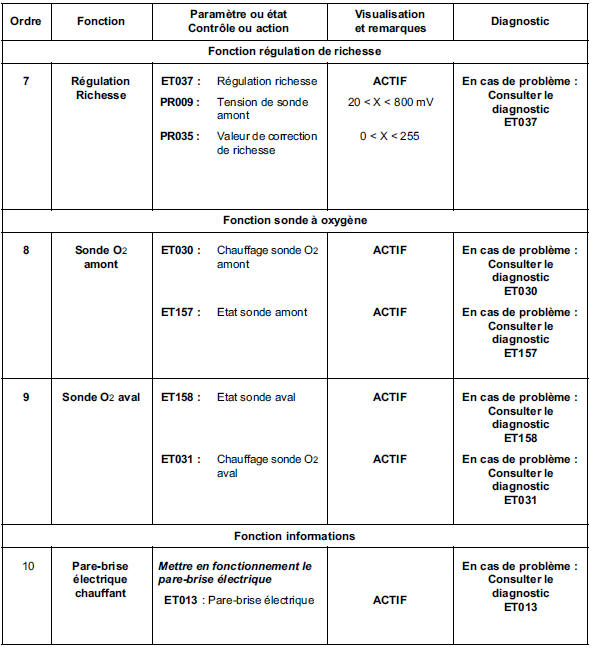

Conditions d'application du contrôle : moteur chaud au ralenti, sans consommateur.
Consignes
N'effectuer ce contrôle de conformité qu'après un contrôle complet à l'outil de diagnostic (les valeurs indiquées dans ce contrôle de conformité, ne sont données qu'à titre indicatif).

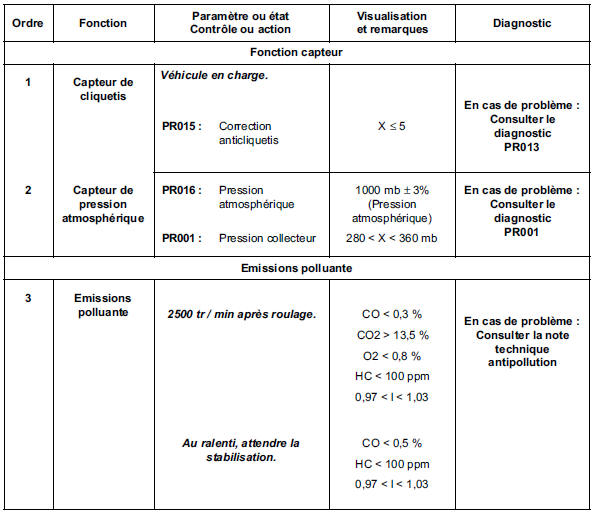

Conditions d'application du contrôle : essai routier.
