Revue technique automobile Renault Trafic: Commande de frein à main
Depose
Mettre le véhicule sur un pont élévateur.

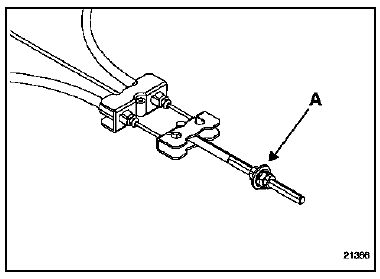

Détendre les câbles de frein à main en agissant sur l'écrou de réglage du palonnier (a).

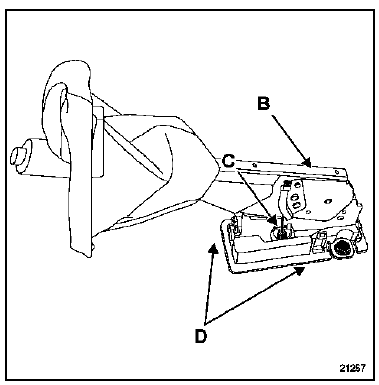

Dégager le câble (b).
Déclipser le câble (c).
Déposer :
- Les vis de fixation (d) du levier de commande de frein à main,
- Le levier de commande de frein à main.
Repose
Procéder en sens inverse de la dépose.
Serrer au couple les vis de fixation du levier de commande de frein à main.
Effectuer un réglage.
Pédale de frein
Depose
Nota : il n'est pas nécessaire de déposer la colonne
de direction.
Déposer :
L'agrafe d'axe de pédale de frein (a),
L'axe de la pédale de ...
Compensateur de freinage
Reglage
Effectuer cinq actions sur le levier afin de mettre les
câbles en condition normale d'utilisation.
Mesurer les cotes x sur les étriers gauche et droit. La
somme des cotes ...
