Mettre le véhicule sur un pont à deux colonnes.
Depose
Premier cas : rotule axiale côté conducteur
Déposer :
Deuxième cas : rotule axiale côté passager
Déposer :
Dans tous les cas

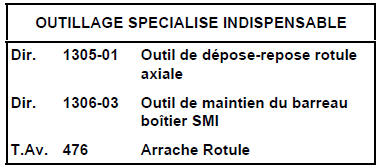

Débloquer la rotule inférieure à l'aide de l'outil t.Av. 476.
Desserrer l'écrou de manchon de réglage parallélisme et dévisser la rotule de direction en maintenant la rotule axiale avec une clé plate.
Compter le nombre de tours de filets en prise afin de prérégler le parallélisme lors de la repose.
Retirer les colliers de maintien de soufflet et déposer celui-ci.
Braquer les roues de façon à dégager la denture du barreau côté valve.

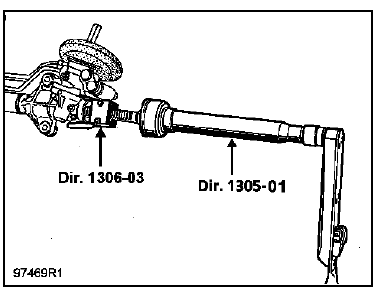

Mettre en place l'outil dir. 1306-03 Côté valve.
Dans cette position, débloquer la rotule axiale à l'aide de l'outil dir. 1305-01.
Repose
Nota : avant le remontage des nouvelles biellettes, nettoyer les filetages afin d'enlever toute trace de loctite du montage d'origine et éviter un grippage des parties filetées au remontage.
Remplacer systématiquement l'ensemble (2). Si le crantage de la rotule (1) n'est pas détérioré, elle peut être réutilisée.

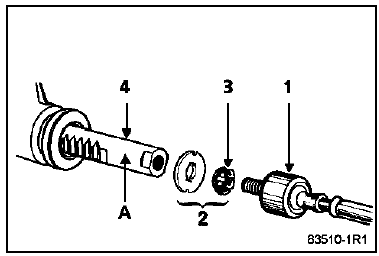

Remonter sur la crémaillère (4) :

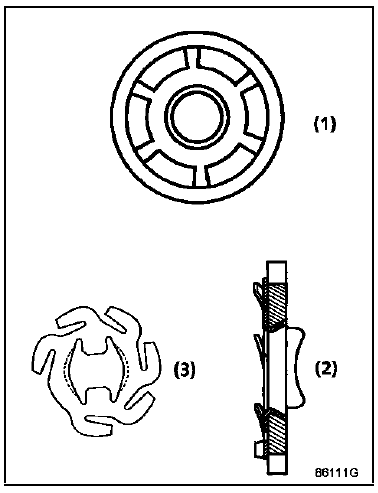

Avant le serrage définitif de la rotule axiale à l'aide de l'outil dir. 1305-01, Vérifier que les languettes de la rondelle arrêtoir (2) coïncident bien avec les méplats (a) de la crémaillère.
Remonter le soufflet avec des colliers neufs.
Revisser le boîtier-rotule au nombre de tours relevé au démontage.

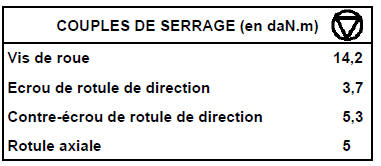

Reposer la rotule et serrer au couple les écrous.
Contrôler et régler si nécessaire le parallélisme des roues avant.
Transport d'objets
Attelage
Installation d'un attelage
A : 1090 mm
Installation de la boule d'attelage
Positionnez la boule par rapport aux
boulons 1 ou 2 de manière à respecter
la hauteur b qui doit être comprise
entre 350 et 420 mm, véhicule chargé
(à l'exempl ...
References principales de mise en assiette
V
C'est la référence principale avant de mise en assiette.
Mécanique avant déposée
Nota : du côté gauche, le trou est rond, du côté droit,
c'est une boutonnière.
En cas de remplacement du support arrière de ...
Protecteur intérieur d'aile avant
Depose
Protecteur intérieur d'aile partie avant
Déposer :
Les vis (a),
La vis (b),
Les agrafes (c), puis dégager l'écran de passage de
roue.
Protecteur intérieur d'aile partie arrière
Déposer :
La vis (d),
Les agrafes ...
