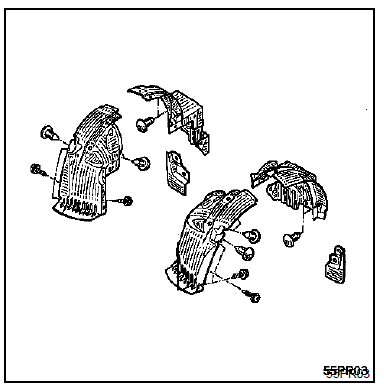

Revue technique automobile Renault Trafic: Protecteur intérieur d'aile avant
Depose

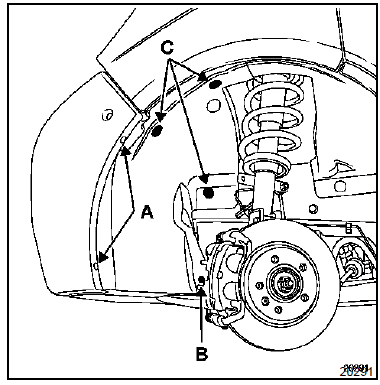

Protecteur intérieur d'aile partie avant
Déposer :
- Les vis (a),
- La vis (b),
- Les agrafes (c), puis dégager l'écran de passage de roue.

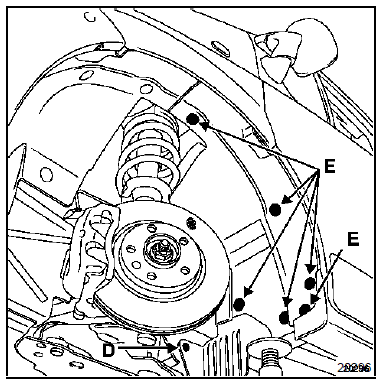

Protecteur intérieur d'aile partie arrière
Déposer :
- La vis (d),
- Les agrafes (e).
Protecteur intérieur d'aile arrière
Depose
Déposer :
Les vis (a),
Les agrafes (b).
...
Bandeaux de protection latérale
Depose
Bandeau de porte avant
Faire glisser le bandeau vers l'arrière du véhicule.
Bandeau de pied de cabine
Nota : la dépose s'effectue en trois opérations ...
