Revue technique automobile Renault Trafic: Volant
Remplacement
Cette opération s'effectue après avoir désaccouplé la boîte de vitesses du
moteur et déposé l'embrayage.
Depose

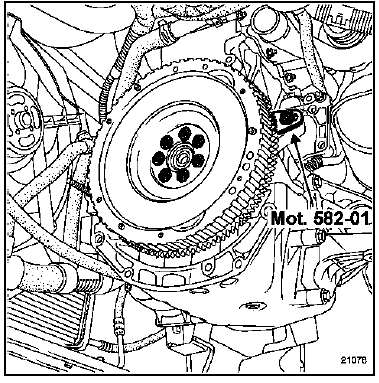

Mettre le secteur d'arrêt mot. 582-01.
Il est interdit de dévisser les vis de fixation du volant.
Remplacer le volant en cas de détérioration.
Repose
Nettoyer sur le vilebrequin le filtrage des vis de fixation.
Dégraisser la face d'appui du volant sur le vilebrequin.
Coller les vis du volant à la loctite frenetanch et les serrer au couple.
Butée
Remplacement
Cette opération s'effectue après avoir désaccouplé la
boîte de vitesses du moteur.
Depose
Déposer :
Le purgeur (vis a),
La butée ...
Roulement d'arbre d'embrayage
Remplacement
Cette opération s'effectue après avoir désaccouplé la
boîte de vitesses et déposé l'embrayage et le volant
moteur.
Materiel indispensab ...
