Revue technique automobile Renault Trafic: Vitre mobile de porte latérale coulissante
Nota : la vitre coulissante n'est pas détaillée.

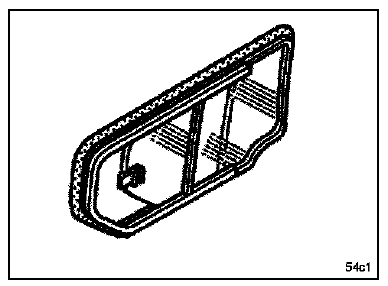

Seul l'ensemble vitrage assemblé comprenant cadre / vitre fixe / vitre coulissante / verrou, est disponible au magasin pièces de rechange.
Preparation avant decoupe
Avant la découpe de la vitre à l'aide du fil torsadé, il sera nécessaire de protéger (ruban de protection 77 11 171 708) :
- Le cadre intérieur de vitre,
- La feuillure intérieure de porte,
- L'entourage extérieur de vitre.
Depose : deux opérateurs

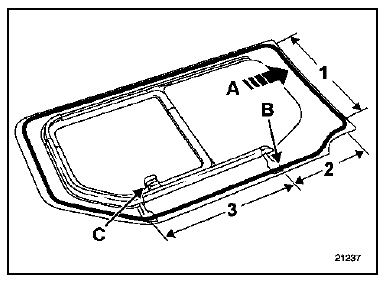

A l'aide de l'aiguille passefil, par l'intérieur du véhicule, perforer le cordon de colle en (a).
Découper le cordon de colle (zone 1).
Piquer le cordon de colle en (b), puis découper celui-ci (zone 2).
Avec l'outil de piquetage (protégé en son extrémité), prendre appui sur la canalisation d'écoulement d'eau (c) puis découper le cordon de colle (zone 3).
Découper le reste du cordon de colle, par un mouvement de va et vient.
Repose
Pour la préparation des surfaces et le collage, se reporter à la note technique 560 a.

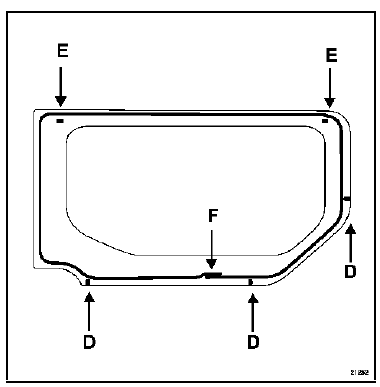

Installer les trois cales (d) sur la feuillure d'encadrement de porte (trois trous sont prévus à cet effet).
Coller les deux cales adhésives (e) sur la feuillure d'encadrement de porte.
Faire le raccord du cordon de colle (f) entre les deux canalisations d'écoulement d'eau.
Placer la vitre en butée contres les cales (d).

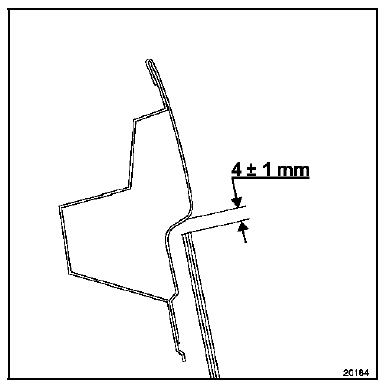

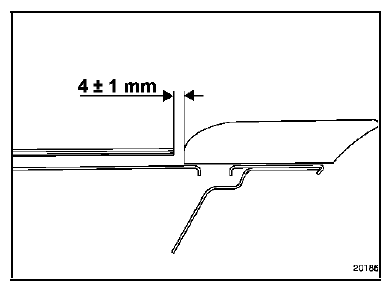

Répartir le jeu d'aspect :
- En partie supérieure de porte,
- En partie latérale arrière.
Après avoir réglé les jeux d'aspect, maintenir la vitre à l'aide de ruban de masquage pendant le temps de durée de séchage de la colle.
