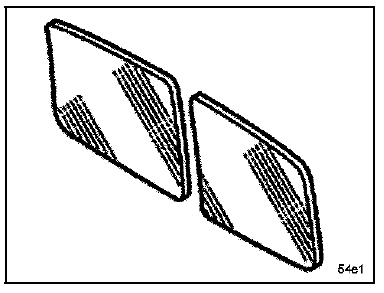

Revue technique automobile Renault Trafic: Vitre de porte de coffre
Preparation avant decoupe à l'aide du fil torsadé
Déposer les bras d'essuie-vitre.
Protéger (ruban de protection 77 11 171 708) l'entourage extérieur de vitre.
Depose : deux opérateurs

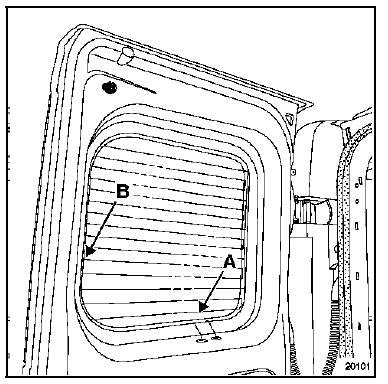

Débrancher les connecteurs de dégivrage (a).
A l'aide de l'aiguille passefil, par l'intérieur du véhicule perforer le cordon de colle en (b).
Découper le cordon de colle.
Repose
Pour la préparation des surfaces et le collage, se reporter à la note technique 560 a.

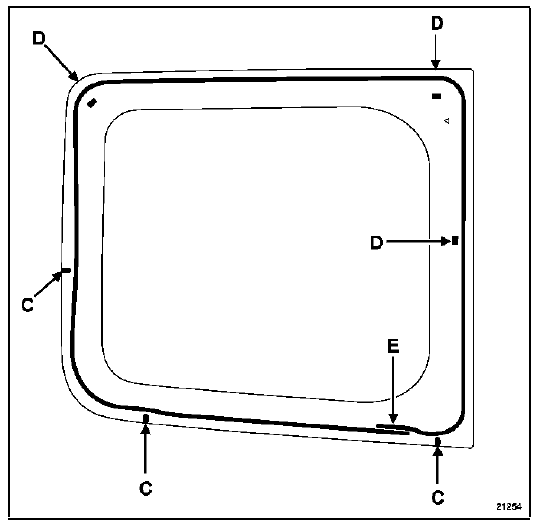

Installer les trois cales (c) sur le panneau de porte.
Coller les trois cales adhésives (d) sur la feuillure du panneau de porte.
Respecter l'emplacement du raccord (e) du cordon de colle.
Placer la vitre en butée contre les cales (c).
Répartir les jeux d'aspect :
- (F) caisson de porte de coffre droit,
- (G) caisson de porte de coffre gauche.
Après avoir réglé les jeux d'aspect, maintenir la vitre à l'aide de ruban de masquage pendant le temps de durée de séchage de la colle.

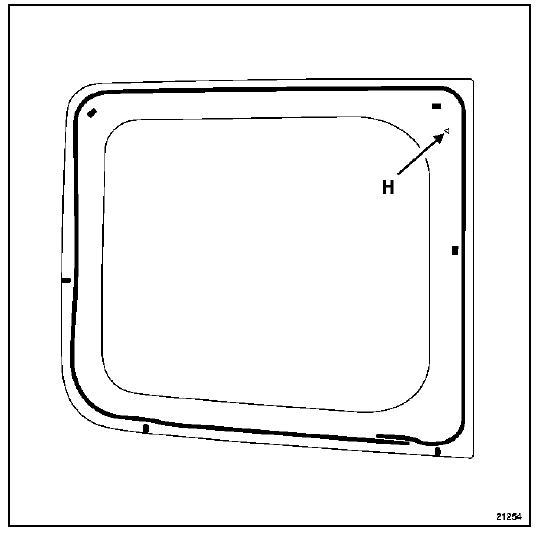

- Les repères (h) permettent le positionnement des balais d'essuie-vitre.
