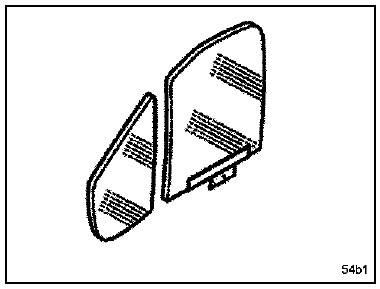

Depose
Après avoir déposé la garniture de porte,

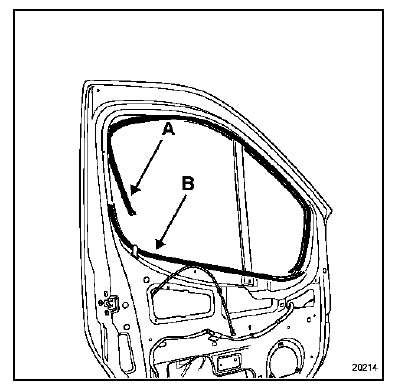

Dégager partiellement le lécheur supérieur (a).

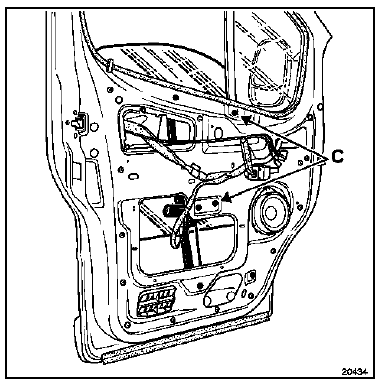

Déposer :
Déclipper la fourchette de lève-vitre (d).
Dégager la vitre de l'axe du chariot d'entraînement.
Poser la vitre au fond du caisson de porte.
Attention : reclipser la fourchette (d) sur l'axe du chariot d'entraînement, avant toute manipulation de celui-ci.

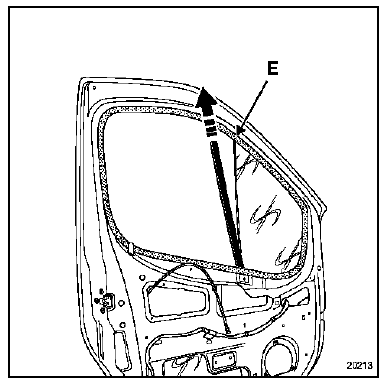

Faire coulisser le montant fixe vers le bas de façon à la dégager de son agrafe de maintien (e).
Déposer le montant fixe en le faisant coulisser côté intérieur de porte, vers le haut.
Dégager la vitre coulissante.

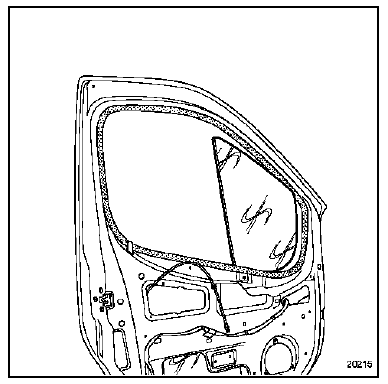

Dégager la vitre fixe.
Repose

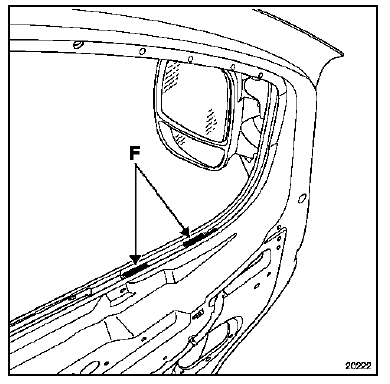

Vérifier la mise en place des deux cales adhésives en mousse (f) avant de remonter la vitre fixe, puis procéder dans le sens inverse de la dépose.
