Revue technique automobile Renault Trafic: Vitre de panneau d'aile arrière

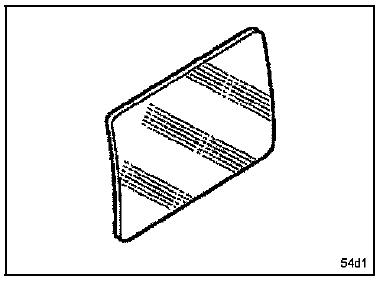

Preparation avant decoupe à l'aide du fil torsadé
Déposer :
- Le feu arrière,
- Le protecteur de coin supérieur arrière.
Protéger (ruban de protection 77 11 171 708) :
- L'entourage extérieur de vitre,
- Le rail de porte latérale coulissante.
Depose : deux opérateurs

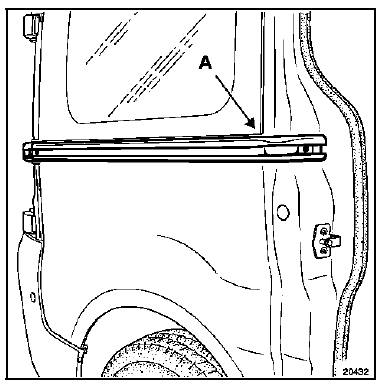

A l'aide de l'aiguille passefil, par l'intérieur du véhicule, perforer le cordon de colle en (a).

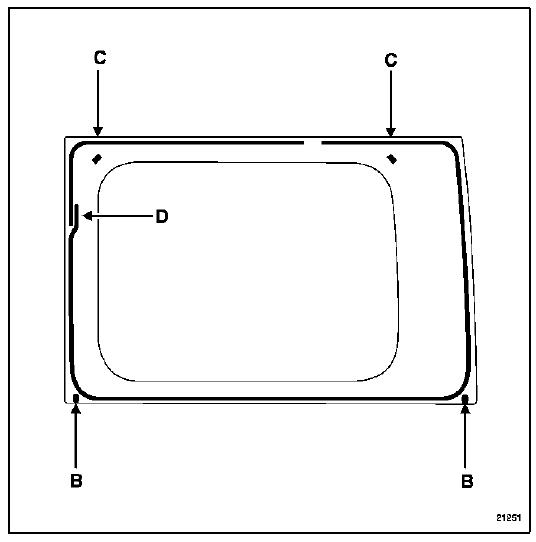

Installer les deux cales sécables (b) sur le panneau d'aile.
Coller les deux cales adhésives (c) sur la feuillure de panneau d'aile.
Respecter l'emplacement du raccord (d) du cordon de colle.
Placer la vitre en butée contre les cales (b).

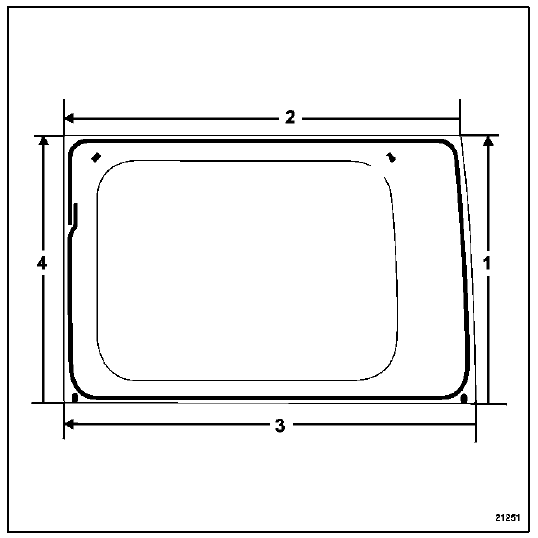

Découper le cordon de colle (zone 1), de bas en haut puis en (zone 2) de l'avant vers l'arrière du véhicule.
Revenir au point de piquage (a).
Découper le cordon de colle (zone 3) de l'avant vers l'arrière du véhicule, puis en (zone 4) de bas en haut.
Repose
Pour la préparation des surfaces et le collage, se reporter à la note technique 560 a.
Particularite : version lh2 (long)

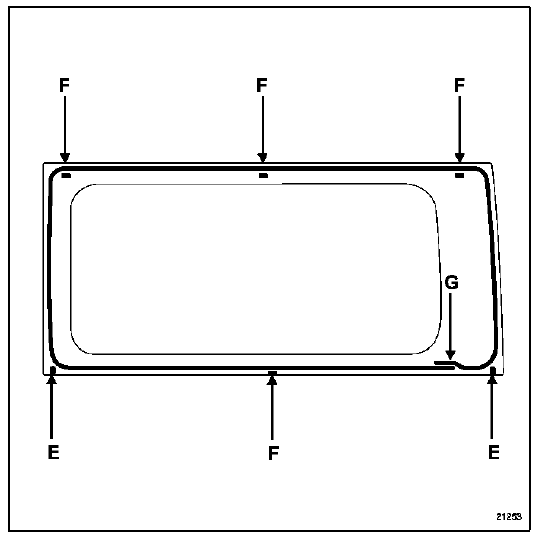

Installer les deux cales (e) sur le panneau d'aile.
Coller les cinq cales adhésives (f) sur la feuillure de panneau d'aile.
Respecter l'emplacement du raccord (g) du cordon de colle.
Placer la vitre en butée contre les cales (e).
Répartir les jeux d'aspect :

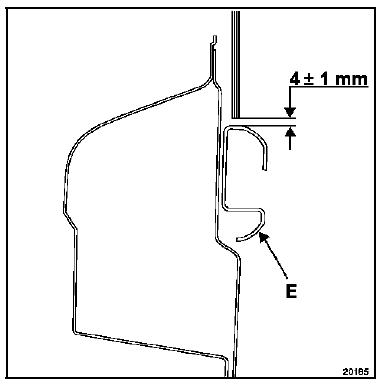

- (E) rail de porte latérale coulissante,

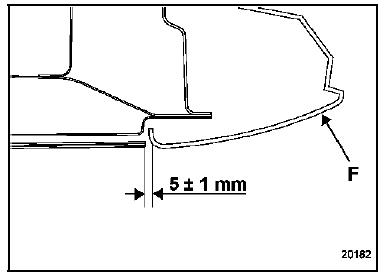

- (F) protecteur de coin supérieur arrière.
Après avoir réglé les jeux d'aspect, maintenir la vitre à l'aide de ruban de masquage pendant le temps de durée de séchage de la colle.
