Revue technique automobile Renault Trafic: Vitre de hayon
Preparation avant decoupe
Déposer :
- Le bras d'essuie-vitre,
- Les connecteurs du faisceau de dégivrage,
- La garniture de hayon.
Protéger (ruban de protection 77 11 171 708) l'entourage extérieur de vitre.
Depose
Méthode à l'aide du fil torsadé nécessite deux opérateurs.
Nota : la dépose ne présente aucune difficulté particulière.
A l'aide de l'aiguille passefil, par l'intérieur du véhicule, perforer le cordon de colle, puis découper celui-ci.
Repose
Pour la préparation des surfaces et le collage, se reporter à la note technique (560 a).

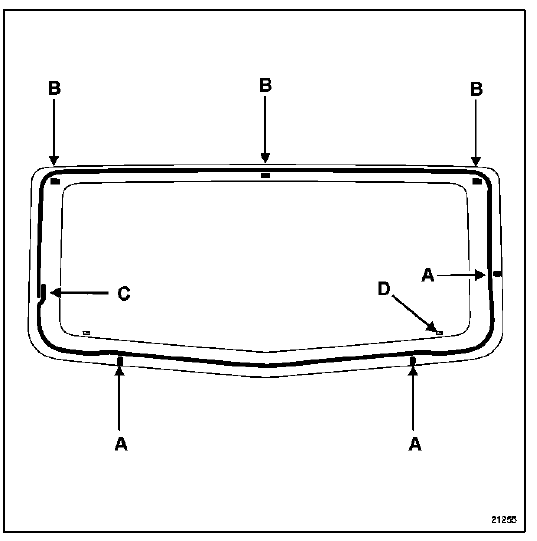

Installer les trois cales (a) sur le panneau de porte.
Coller les trois cales adhésives (b) sur la feuillure du panneau de porte.
Respecter l'emplacement du raccord (c) du cordon de colle.
Placer la vitre en butée contre les cales (a).
Après avoir réparti les jeux d'aspect, maintenir la vitre à l'aide de ruban de masquage pendant le temps de durée de séchage de la colle.
Les repères (d) permettent le positionnement des balais d'essuie-vitre.
Vitre de porte de coffre
Preparation avant decoupe à l'aide du fil
torsadé
Déposer les bras d'essuie-vitre.
Protéger (ruban de protection 77 11 171 708)
l'entourage extérieur de vi ...
