Revue technique automobile Renault Trafic: Verrous inférieurs de banquettes arrière

Revue technique automobile Renault Trafic / Garnissage et sellerie / Armatures et glissieres de sieges avant / Verrous inférieurs de banquettes arrière

Particularite : les deux banquettes arrière (première et deuxième rangée), comportent le même système de verrouillage.

Depose

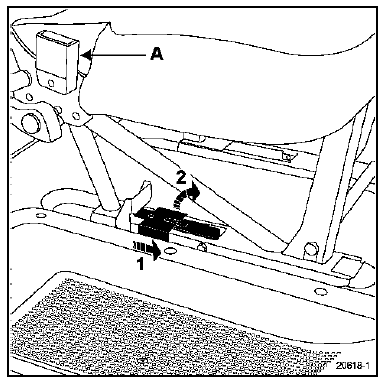

Déverrouiller les deux pènes (a), puis dégager les

Déverrouiller les deux pènes (a), puis dégager les ceintures de sécurité. Déverrouiller les deux verrous de fixation de banquette (1), puis (2).

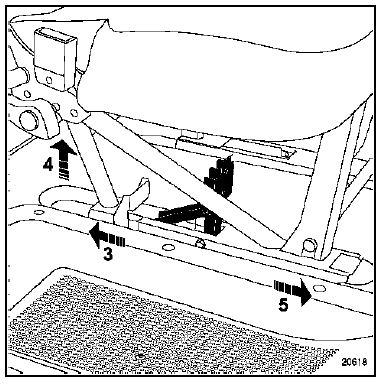

Faire coulisser la banquette vers l'arrière du véhicule

Faire coulisser la banquette vers l'arrière du véhicule (3). Soulever la banquette en partie arrière (4).

Faire coulisser la banquette vers l'avant du véhicule (5), puis déposer celle-ci.

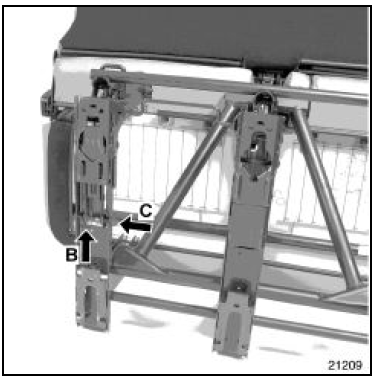

Maintenir le ressort (b), puis déposer la vis de fixation

Maintenir le ressort (b), puis déposer la vis de fixation (c). Dégager le verrou.

Repose

Important : respecter le sens de montage du ressort (b).

S'assurer de la présence des guides inférieurs.

S'assurer de la présence des guides inférieurs. Le pion d'indexage (d) vient se clipser dans le trou de l'armature (e)
