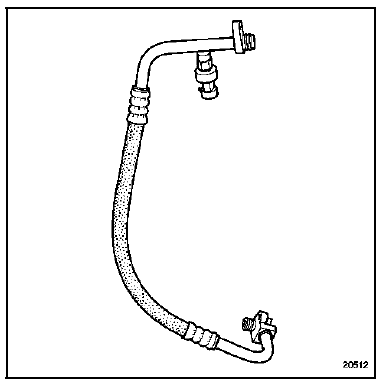

Revue technique automobile Renault Trafic: Tuyau haute pression entre compresseur et condenseur
Depose
Débrancher la batterie. Vidanger le circuit de fluide réfrigérant r134a à l'aide de la station de charge.
Déposer :
- L'ensemble,
- Les optiques,
- La calandre,
- Le bouclier,
- Le tuyau.
Placer des bouchons sur les orifices.
Repose
Procéder en sens inverse de la dépose. Huiler les joints des tuyaux avec de l'huile préconisée. Lors du remplacement d'un tuyau, rajouter 10 ml d'huile ou lors d'un éclatement de tuyau (fuite rapide), rajouter 100 ml.
Tuyau haute pression entre condenseur et evaporateur
Depose
Débrancher la batterie.
Vidanger le circuit de fluide réfrigérant r134a à l'aide de la station de
charge.
Déposer :
L'ensemble groupe motoventila ...
