Revue technique automobile Renault Trafic: Traverse support bouclier arrière
Le remplacement de cette pièce est une opération de base pour une collision arrière.
C'est un élément de structure démontable.
Dans la méthode décrite ci-après vous ne trouverez que les descriptions des liaisons spécifiques à la pièce concernée.
Les informations concernant les pièces complémentaires seront traitées dans leurs chapitres respectifs (voir sommaire).
Nota : la pièce fournie par le magasin des pièces de rechange est de couleur noire, celle-ci ne nécessite pas de mise à la teinte lors de son remplacement.

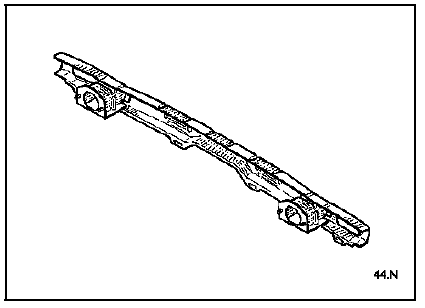

Composition de la piece de rechange
Pièce livrée avec : traverse bouclier
Absorbeurs de choc
Tôle de fermeture d'absorbeur.

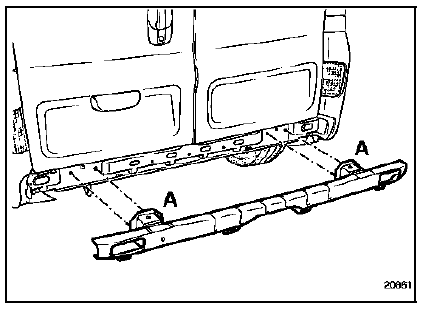

Depose
La dépose s'effectue par les vis de fixation (a) (deux de chaque côté).
Repose
La repose se fait dans le sens inverse de la dépose.
