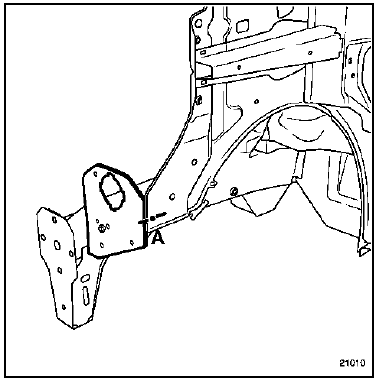

Revue technique automobile Renault Trafic: Traverse latérale extrême avant
Le remplacement de cette pièce est une opération de base pour une collision avant.
Dans la méthode décrite ci-après vous ne trouverez que les descriptions des liaisons spécifiques à la pièce concernée.
Nota : la pièce côté droit a une forme différente mais la méthode reste inchangée.
Les informations concernant les pièces complémentaires seront traitées dans leurs chapitres respectifs (voir sommaire).

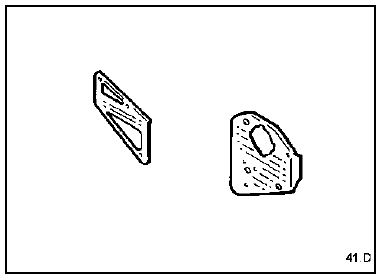

Composition de la piece de rechange
Pièce livrée seule.

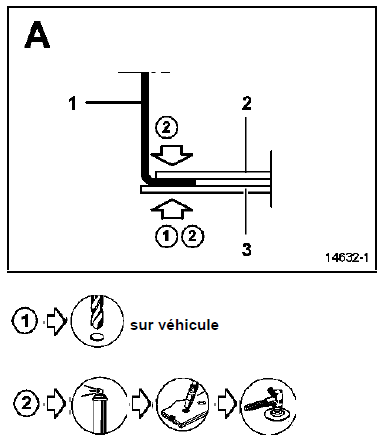

Pieces concernees (épaisseur en mm) :
- Traverse latérale extrême avant 1,5
- Passage de roue avant partie avant 1
- Côté d'auvent 1
