Revue technique automobile Renault Trafic: Traverse avant de plancher arrière
Le remplacement de cette pièce est une opération complémentaire au remplacement d'une doublure de pied arrière de cabine pour une collision latérale.
Cette opération s'effectue suivant deux possibilités :
- Complète,
- Partielle partie latérale uniquement.
Nota : la partie latérale devra être dégrafée sur la pièce de rechange.
Dans la méthode décrite ci-après vous ne trouverez que les descriptions et liaisons spécifiques de la pièce concernée.
Les informations concernant les pièces complémentaires seront traitées dans leurs chapitres respectifs (voir sommaire).
Composition de la piece de rechange
Pièce livrée avec : traverse
Traverses latérales
Ecrous soudés
Goussets latéraux
Plaquettes de fixation

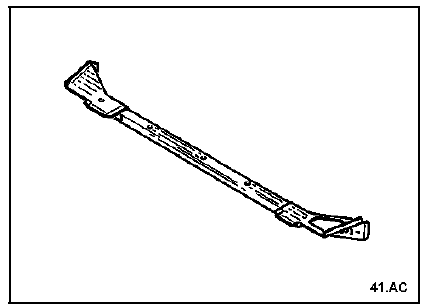

Pieces concernees (épaisseur en mm) :
- Traverse avant de plancher arrière 1,5
- Plancher cabine 0,8
- Longeron avant 2
- Marche pied latéral avant 0,8

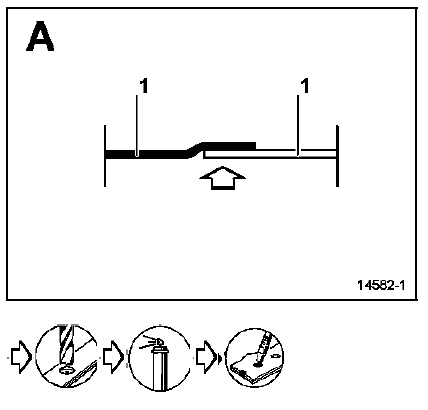

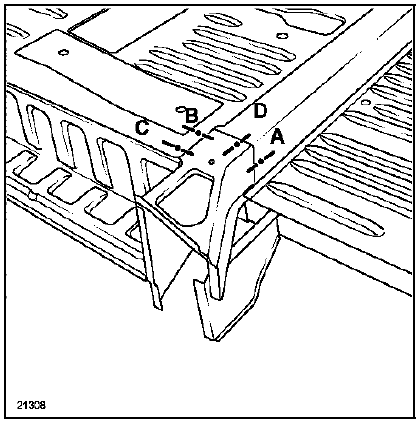

Remplacement partiel

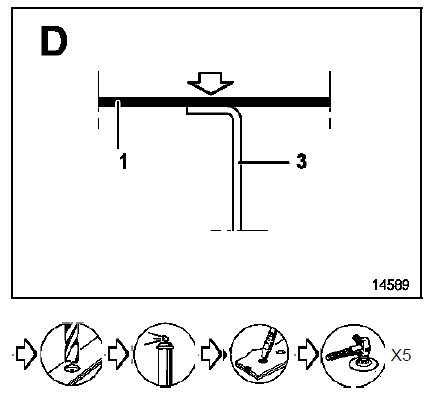

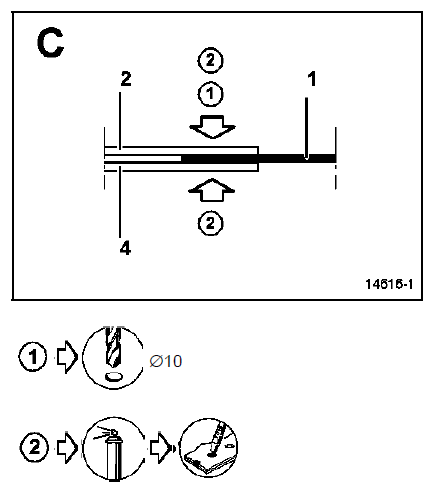

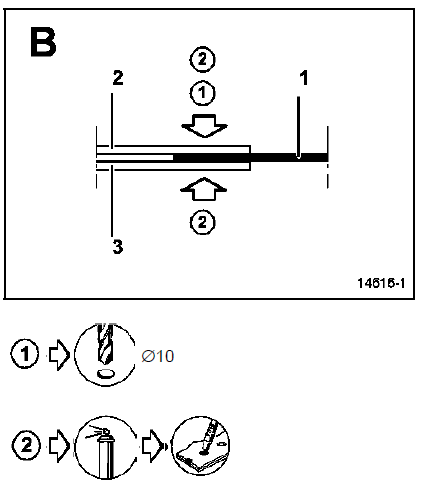

Remplacement complet

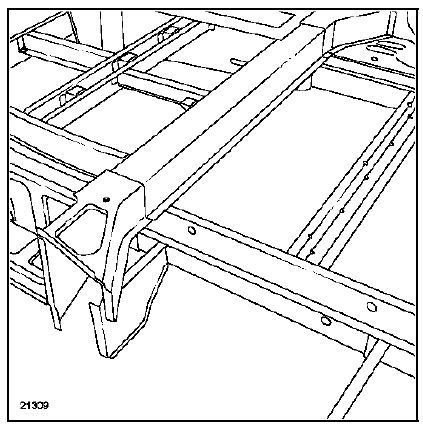

Dessin pour information uniquement
Plancher arrière partie avant
Le remplacement de cette pièce est une opération
complémentaire au remplacement d'un marche pied
latéral arrière pour une collision arrière.
Cette op&eac ...
Doublure de traverse avant de plancher
arrière
Le remplacement de cette pièce est une opération
complémentaire au remplacement du plancher cabine
pour une collision latérale.
Vous trouverez dans la méthode u ...
D'autres materiaux:
Traverse support bouclier arrière
Le remplacement de cette pièce est une opération de
base pour une collision arrière.
C'est un élément de structure démontable.
Dans la méthode décrite ci-après vous ne trouverez
que les descriptions des liaisons spécifique ...
