Le remplacement de cette pièce est une opération complémentaire au remplacement du pavillon.
Il n'y a pas de spécificité méthode pour cette opération, les liaisons étant toutes réalisables comme à l'origine.

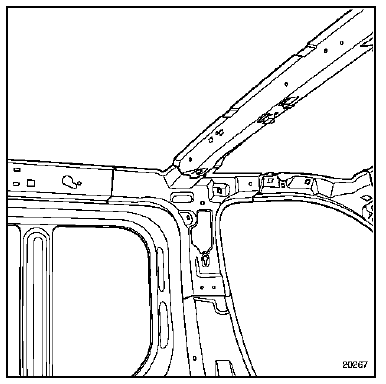

Vous ne trouverez ci-après pour information, une vue de la pièce en position sur la caisse.
Les informations concernant les pièces complémentaires seront traitées dans leurs chapitres respectifs (voir sommaire).

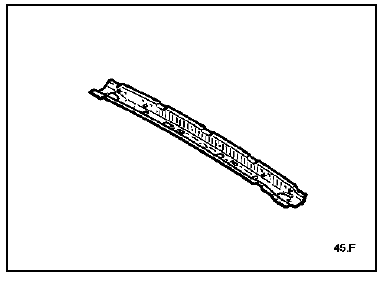

Composition de la piece de rechange
Pièce livrée seule.
Le remplacement de cette pièce est une opération complémentaire au remplacement du pavillon.
Il n'y a pas de spécificité méthode pour cette opération, les liaisons étant toutes réalisables comme à l'origine.

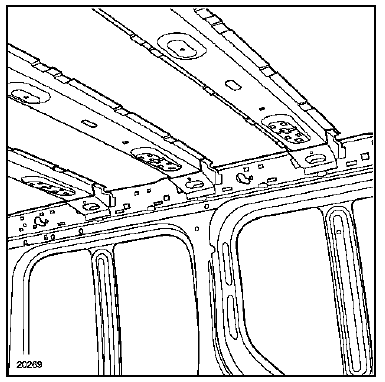

Vous ne trouverez ci-après pour information, une vue des différentes traverses en position sur la caisse.
Les informations concernant les pièces complémentaires seront traitées dans leurs chapitres respectifs (voir sommaire).

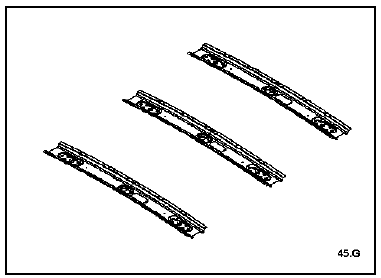

Composition de la piece de rechange
Pièce livrée seule.
Bras inférieur
Outillage specialise indispensable
T. Av. 476 Arrache rotule
Depose
Déposer la roue.
Dégrafer le câble de capteur de roue (équipement
abs).
Déposer :
L'écrou de rotule inférieure,
Les vis de fixation du bras sur le berceau.
D ...
Vérin de réglage en hauteur de siège
Déposer les huit vis de fixation (a) situées à chaque
extrémité de glissière.
Découper le collier de maintien (b).
Déposer le connecteur (c).
Dégager le siège.
Déposer :
L'arrêt de gaine (d),
Le ...
Aide
Affectation des voies sur le connecteur du capteur de vitesse
Se placer face au connecteur du capteur de vitesse (détrompeur vers le haut)
:
La voie 1 (à droite) : signal capteur
La voie 2 (à gauche) : alimentation capteur
Utilisation des modes commandes :
Pilotage ...
