Le remplacement de cette pièce est une opération complémentaire au remplacement du pavillon arrière.
Il n'y a pas de spécificité méthode pour cette opération, les liaisons étant toutes réalisables comme à l'origine.

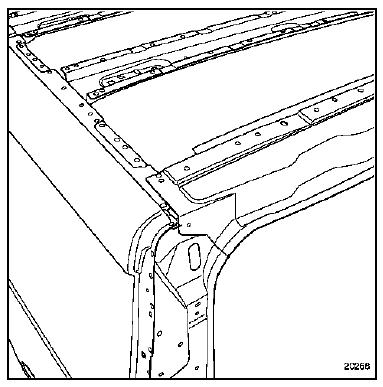

Vous ne trouverez ci-après pour information, une vue de la pièce en position sur la caisse.
Les informations concernant les pièces complémentaires seront traitées dans leurs chapitres respectifs (voir sommaire).

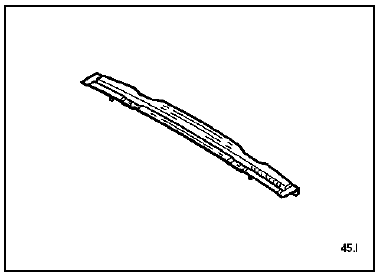

Composition de la piece de rechange
Pièce assemblée avec : gouttière
Renfort de gâche
Pontet de fixation de butée
Ecrous soudés
Renforts charnières (version hayon)


Gousset de traverse centrale de pavillon
arrière
Doublure de traverse arrière de pavillon
arrièreDimensions
Version fourgon
Véhicules complets et sans transformations ultérieures
Dimensions (en mètres)
Version combi
Version combi
À vide
En charge
Caractéristiques moteurs
...
Jeux des ouvertures
Important :
Les valeurs de jeux sont données pour information avec des tolérances.
Lors d'un réglage, il est indispensable de respecter en priorité certaines
règles :
Assurer une symétrie par rapport au côté opposé,
Assurer un ...
Enjoliveurs
Enjoliveur 9
Déposez-le à l'aide de la clé d'enjoliveur
5 (située dans le bloc outils) en
engageant le crochet dans l'un des
ajours périphériques de l'enjoliveur.
Pour le remettre, orientez-le par rapport
à la valve 10.
Enfoncez les cro ...
