Revue technique automobile Renault Trafic: Train arrière

Revue technique automobile Renault Trafic / Châssis / Elements porteurs arriere / Train arrière

Materiel indispensable

Vérin d'organes

Compresseur de ressort

Depose

Depose

Mettre en place le véhicule sur un pont à deux colonnes.

Arrimer le véhicule sur le pont à deux colonnes.

Actionner la pédale de frein à l'aide d'un presse pédale (ceci a pour effet de limiter l'écoulement de liquide de frein).

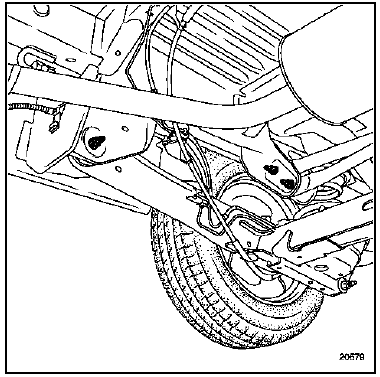

Déposer :

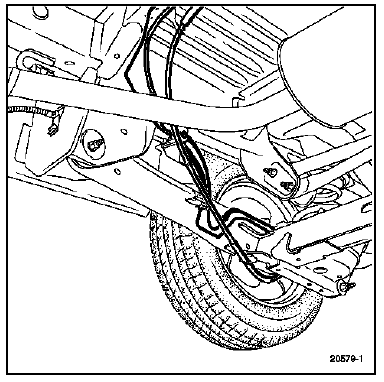

Déposer :

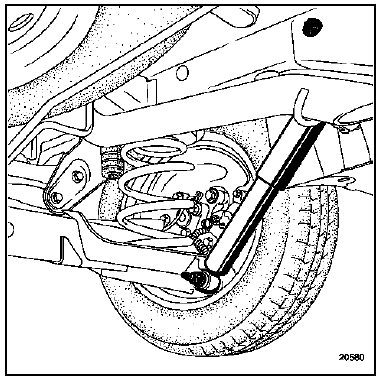

Déposer :

Mettre en place le vérin d'organes sous le train arrière et le fixer solidement.

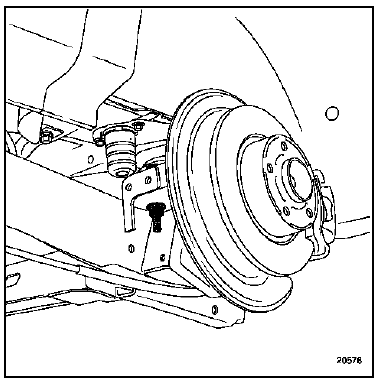

Déposer :

Repose

Reposer :

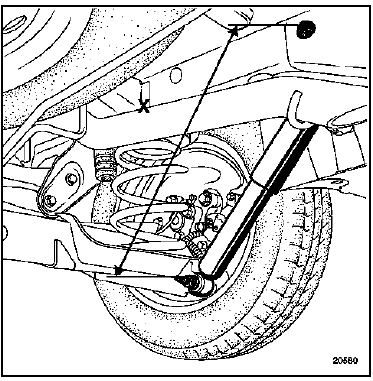

Mesurer la cote x entre les axes des vis de fixation de

Mesurer la cote x entre les axes des vis de fixation de l'amortisseur.

Compresser ou charger le véhicule jusqu'à l'obtention de la cote : x = 397 +- 2 millimètres.

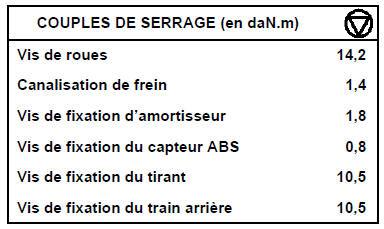

Serrer au couple :

Purger le circuit de freinage (consulter la méthode correspondante).

Régler la commande de frein à main (consulter la méthode correspondante).

Contrôler les angles de géométrie du train arrière.
