Revue technique automobile Renault Trafic: Tapis de plancher avant

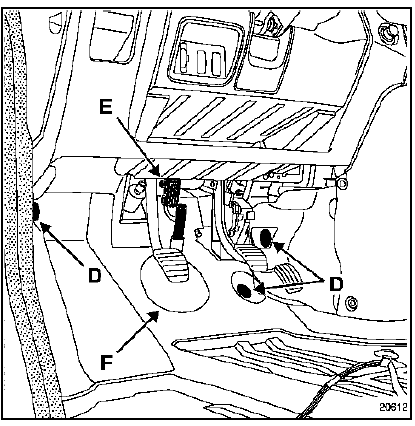

Dégager partiellement le joint d'entrée de porte. Déposer :
- Les trois agrafes (d),
- Les deux fixations (e) de colonne de direction, puis désaccoupler celle-ci,
- Le soufflet d'étanchéité (f),
- Le tapis de la cabine en prenant soin de dégager la découpe autour de la colonne de direction.
depose
Déposer :
- Les sièges avant,

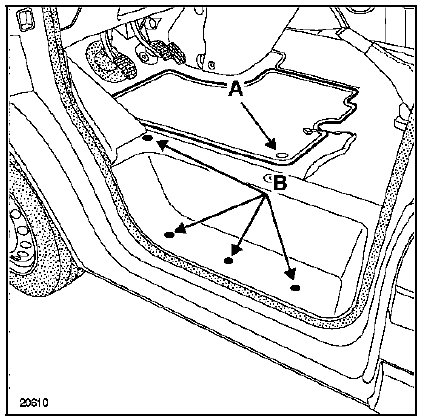

- Le tapis (a) du compartiment batterie,
- Les fixations du marche pied (b), puis dégager celuici.

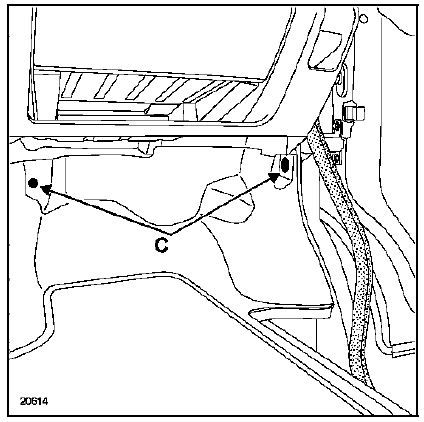

Dégager partiellement le joint d'entrée de porte. Déposer les deux agrafes (c).

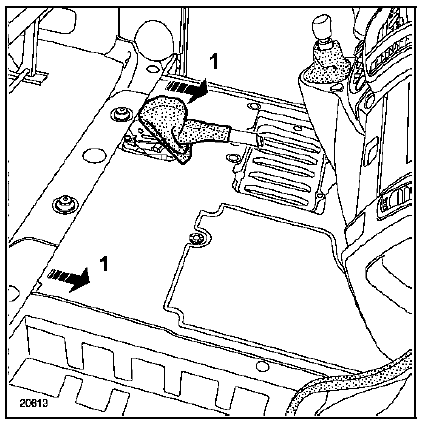

Déclipser le soufflet du levier de frein à main. Dégager le tapis en (1) des garnitures inférieures puis du levier de frein à main.
Tapis de plancher arrière
Depose tapis de coffre partie centrale
Déposer :
Les sièges conducteur et passager,
Les deux banquettes arrière,
Les deux plots de fixation de sièges avant ...
