Revue technique automobile Renault Trafic: Tableau de commande
Depose
Débrancher la batterie. Déclipser :

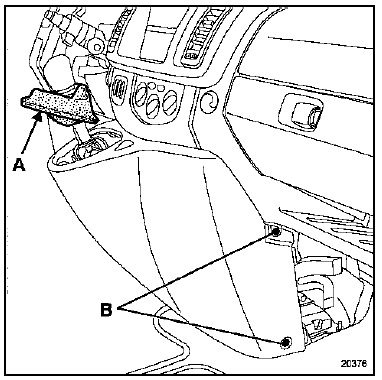

- Le soufflet du levier de vitesse (a) puis dévisser les quatre vis (b) de la console,

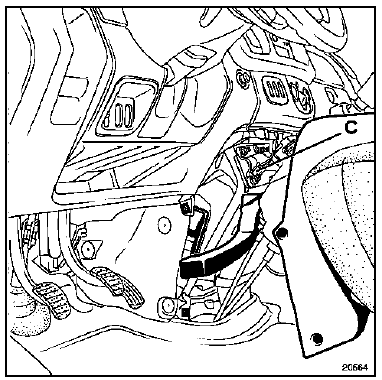

- La console centrale afin de pouvoir accéder au connecteur du contacteur de feux de détresse (c).
Déposer le tableau de commande avec son support - vis (d).
Depose

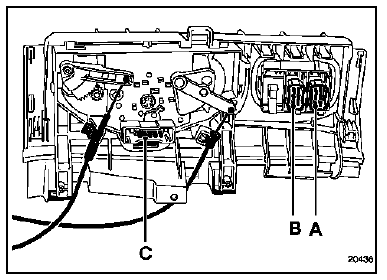

Débrancher les connecteurs (a), (b) et (c).
Déposer :

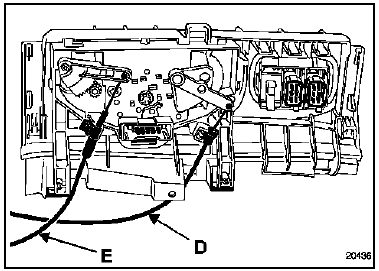

- Le câble de la commande de température d'air (d),
- Le câble de la commande de répartition d'air (e),

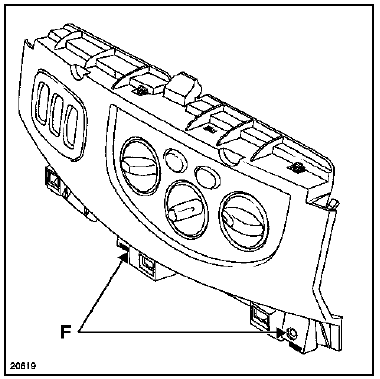

- Les deux vis (f) de fixation du tableau de commande sur son support.

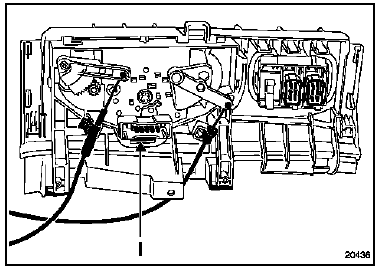

Dégrafer la fixation inférieure (i) et déposer le tableau de commande.
Repose
Procéder en sens inverse de la dépose.
Filtre à particules
Depose
Ouvrir le capot.
Déboîter le filtre.
Repose
Procéder à l'inverse de la dépose. ...
