Revue technique automobile Renault Trafic: Support de rotule d'équilibreur
le remplacement de cette pièce est une opération liée à un incident, lors d'un arrachement de l'embase de la rotule.
dans le cas où l'arrachement se ferait au niveau des filetages de fixation il est possible de remplacer le filet d'origine par un écrou serti, se reporter à la méthode de remplacement des inserts décrite dans le chapitre 40.
c'est un élément de structure démontable.
dans la méthode décrite ci-après vous ne trouverez que les positions des fixations spécifiques à l'élément.
les informations concernant les pièces complémentaires seront traitées dans leurs chapitres respectifs (voir sommaire).
Composition de la piece de rechange
Pièce livrée seule.

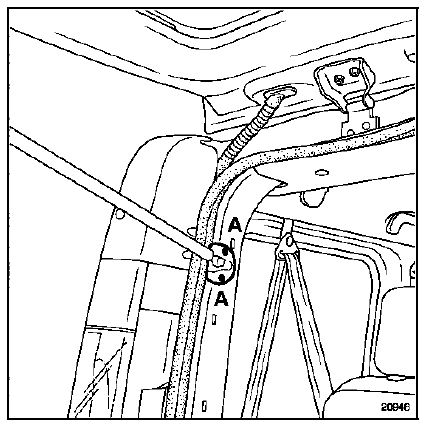

Caler le hayon en position ouver te.
Déposer :
- L'équilibreur (côté caisse uniquement),
- Les deux vis (a).
