Revue technique automobile Renault Trafic: Support de compas de capot
Le remplacement de cette pièce est une opération complémentaire au remplacement :
- Du pied avant pour une collision latérale,
- Du capot pour une collision avant.
Cette opération s'effectue suivant deux possibilités (voir méthode ci-après) :
- Complète, complémentaire au pied avant de cabine,
- Partielle suivant la coupe a, complémentaire au capot avant.
Dans la méthode décrite ci-après vous ne trouverez que les descriptions et liaisons spécifiques de la pièce concernée.
Les informations concernant les pièces complémentaires seront traitées dans leurs chapitres respectifs (voir sommaire).

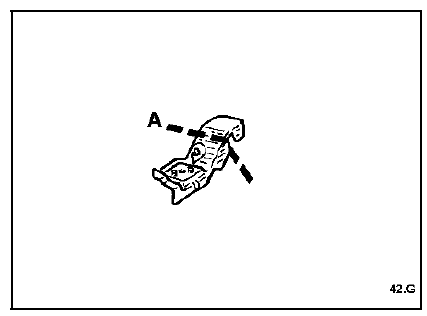

Composition de la piece de rechange
Pièce assemblée avec : ecrou soudé
Goujon soudé
Support filtre à gazole (côté droit)
Pieces concernees (épaisseur en mm) :
- Support de compas de capot 1,2
- Traverse inférieure de baie 0,9

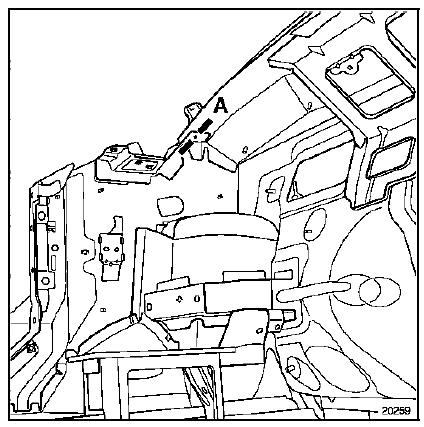

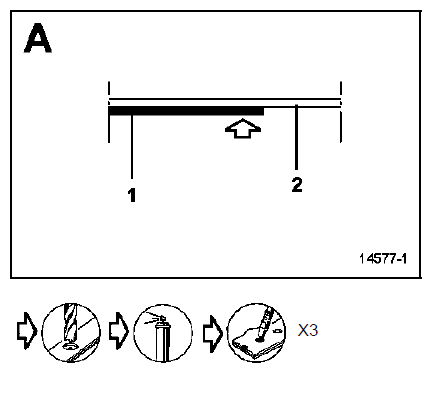

Remplacement complet

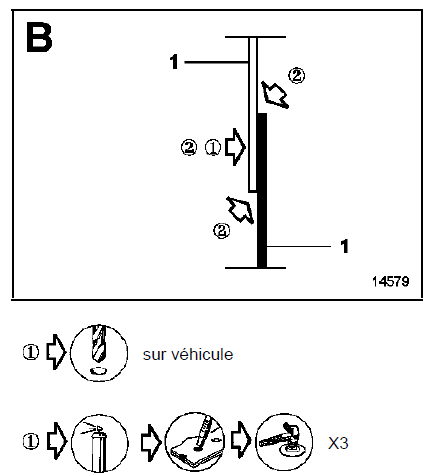

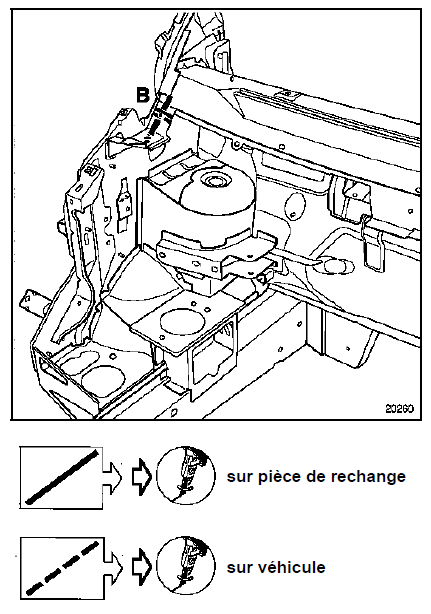

Remplacement partiel
Rappel : il sera nécessaire de réaliser après la soudure un cordon de mastic extrudé au niveau des accostages pour assurer l'étanchéité.
Utiliser un produit du type m.J.Pro (référence : 77 11 172 676).
