Revue technique automobile Renault Trafic: Support d'étrier de frein
Outillage specialise indispensable
Fre. 1190-01 Repousse piston

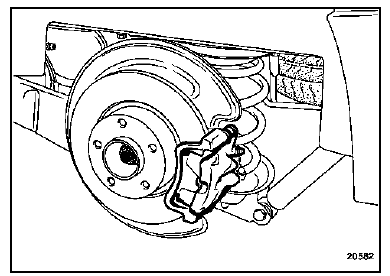

Depose
Déposer :
- La roue arrière,
- Les vis de fixation de l'étrier.
Dégager l'étrier et les garnitures.
Suspendre l'étrier sans plier le flexible.
Déposer les vis de fixation du support de l'étrier.
Déposer le support de l'étrier.
Vérifier :
- L'état du flexible et le remplacer si nécessaire,
- L'état des plaquettes (en cas de remplacement, il est impératif de changer aussi les plaquettes du côté opposé),
- L'état et le montage des cache-poussière des pistons,
- L'état des cache-poussière des guides,
- Les disques de frein.
Nettoyer l'étrier et le support.
Repose
Repousser les pistons de l'étrier à l'aide de l'outil fre. 1190-01.
Reposer :
- Le support d'étrier,
- Les vis du support d'étrier,
- Les garnitures,
- L'étrier,
- Les vis de fixation de l'étrier.

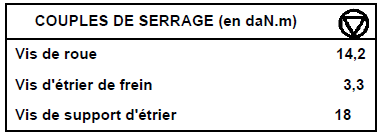

Serrer au couple préconisé :
- Les vis du support d'étrier,
- Les vis de l'étrier.
Reposer la roue arrière.
Serrer au couple préconisé les vis de roue.
