Revue technique automobile Renault Trafic: Support d'étrier de frein
Outillage specialise indispensable
Fre. 823 Repousse piston de frein

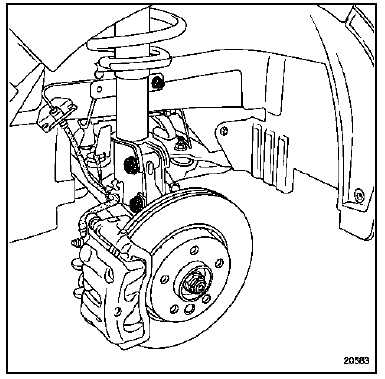

Depose
Déposer :
- La roue avant,
- Les vis de fixation de l'étrier.
Dégager l'étrier et les plaquettes.
Suspendre l'étrier sans plier le flexible.
Déposer :
- Les vis de fixation du support de l'étrier,
- Le support d'étrier.
Vérifier :
- L'état du flexible et le remplacer si nécessaire,
- L'état des plaquettes (en cas de remplacement, il est impératif de changer aussi les plaquettes du côté opposé),
- L'état et le montage des cache-poussières des pistons,
- L'état des cache-poussières des guides,
- L'état des disques de frein.
Nettoyer l'étrier et le support.
Repose
Repousser les pistons dans l'étrier à l'aide de l'outil fre. 823.
Reposer :
- Le support d'étrier,
- Les vis du support d'étrier,
- Les plaquettes,
- L'étrier,
- Les vis de fixation de l'étrier.

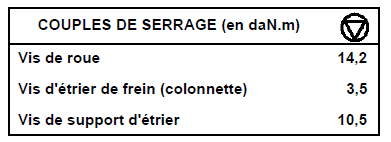

Serrer au couple préconisé :
- Les vis du support d'étrier,
- Les vis de l'étrier.
Appuyer plusieurs fois sur la pédale de frein, afin de mettre en contact les pistons, les plaquettes et les disques.
Vérifier le niveau de liquide de frein.
Reposer la roue avant.
Serrer au couple préconisé les vis de roue.
