Depose

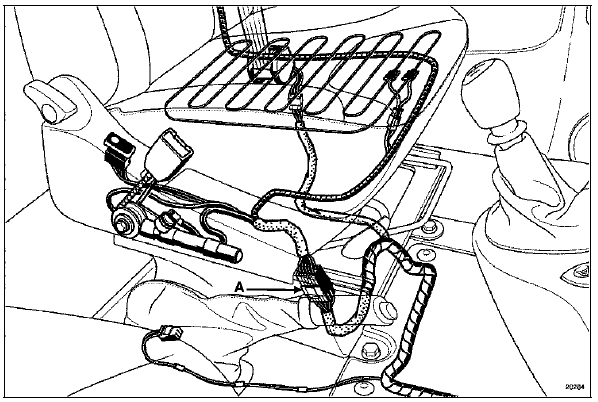

Débrancher le connecteur (a) fixé sur la réhausse de siège.

Débrancher le connecteur (a) fixé sur la réhausse de siège.

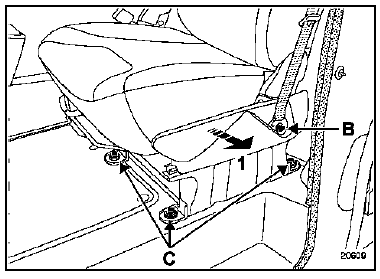

Déposer :

Déposer :

Protéger la garniture de bas de marche, puis dégager le siège (1) (un plot de centrage maintient le siège en partie arrière droite de réhausse).

Repose

Important : avant la repose du siège, contrôler visuellement l'état des connecteurs sur l'armature du siège et sur la caisse.

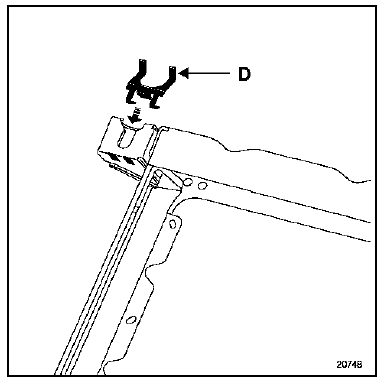

S'assurer de la présence de l'agrafe métallique (d) en

S'assurer de la présence de l'agrafe métallique (d) en partie arrière droite de réhausse.

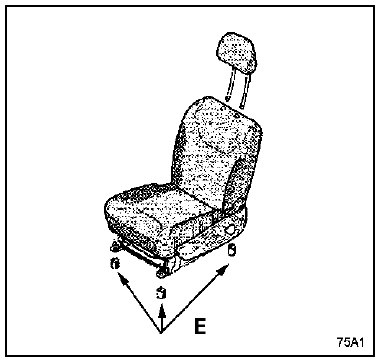

S'assurer de la présence des entretoises de mise à

S'assurer de la présence des entretoises de mise à niveau du siège (e). Armature de dossier
