Revue technique automobile Renault Trafic: Serrure de portes
Fonctionnement
Selon l'équipement du véhicule, les serrures de portes sont spécifiques :
- Version avec condamnation simple,
- Version avec super condamnation.
La super condamnation (pour certains pays) permet de désactiver la fonction des poignées intérieures. Cette fonction peut être utilisée en cas de tentative d'ouverture de porte de l'intérieur suite à bris de glace.
Nota : les véhicules équipés d'unité centrale habitacle de type (n3) comprennent une alarme montée en série.

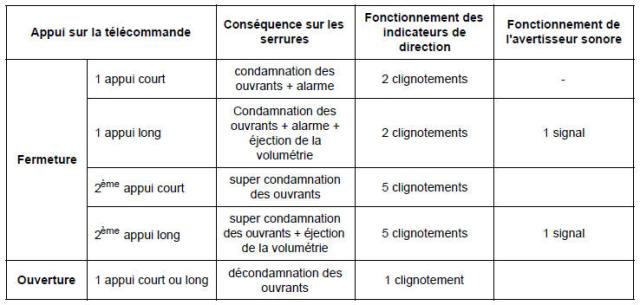

Fonctionnement (le plus complet)

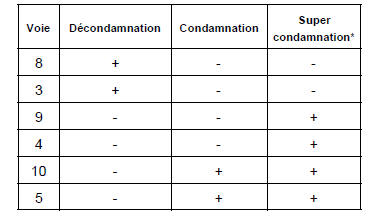

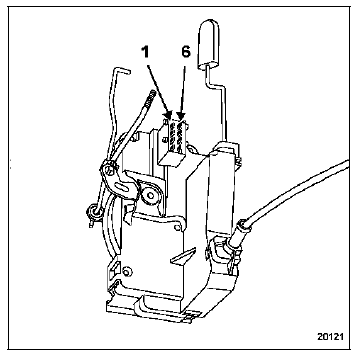

Branchement (porte passager)
* Version super condamnation seulement.

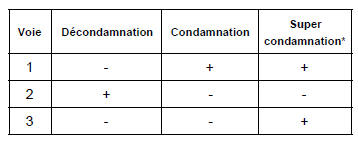

Branchement (portes latérales)
* Version super condamnation seulement.
Nota : les moteurs de trappe à essence et de coffre possèdent deux fils. L'unité centrale habitacle gère l'inversion de polarité pour la condamnation et décondamnation.
